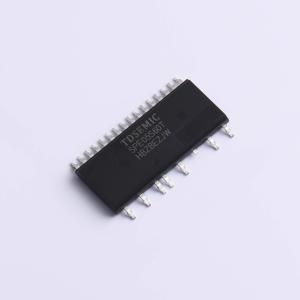

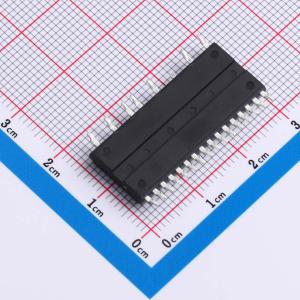

温馨提醒：图片仅供参考，商品以实物为准
SPE05S60T-TD
三相全桥驱动模块，内置自举二极管和欠压保护，适用于小功率电机驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SPE05S60T-TD单通道高侧智能功率模块，SOP-23FP封装，集成600V/5A N沟道MOSFET和驱动保护电路；信号高电平有效，兼容3.3V和5V的MCU；具备完整的过流、过热、短路保护功能，适合电机驱动、电源开关、负载控制等应用
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SPE05S60T-TD
- 商品编号
- C52437608
- 商品封装
- SOP-23FP
- 包装方式
- 管装
- 商品毛重
- 9.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 5A | |
| 工作电压 | 4.5V~60V | |
| 高侧偏置电压(Vbs) | 4.5V~60V | |
| 开关频率 | 100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | 5W | |
| 静态电流(Iq) | 100uA | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 6.5mm | |
| 宽度 | 3.5mm | |
| 功能特性 | - |
商品特性
- 信号高电平有效，兼容3.3V和5V的MCU
- 内置自举二极管
- 内置欠压保护
- 内部集成温度检测输出
- 绝缘耐压1500V
应用领域
- 小功率电机
- 油烟机
- 电风扇
- 空气净化器
- 洗碗机水泵
