温馨提醒：图片仅供参考，商品以实物为准

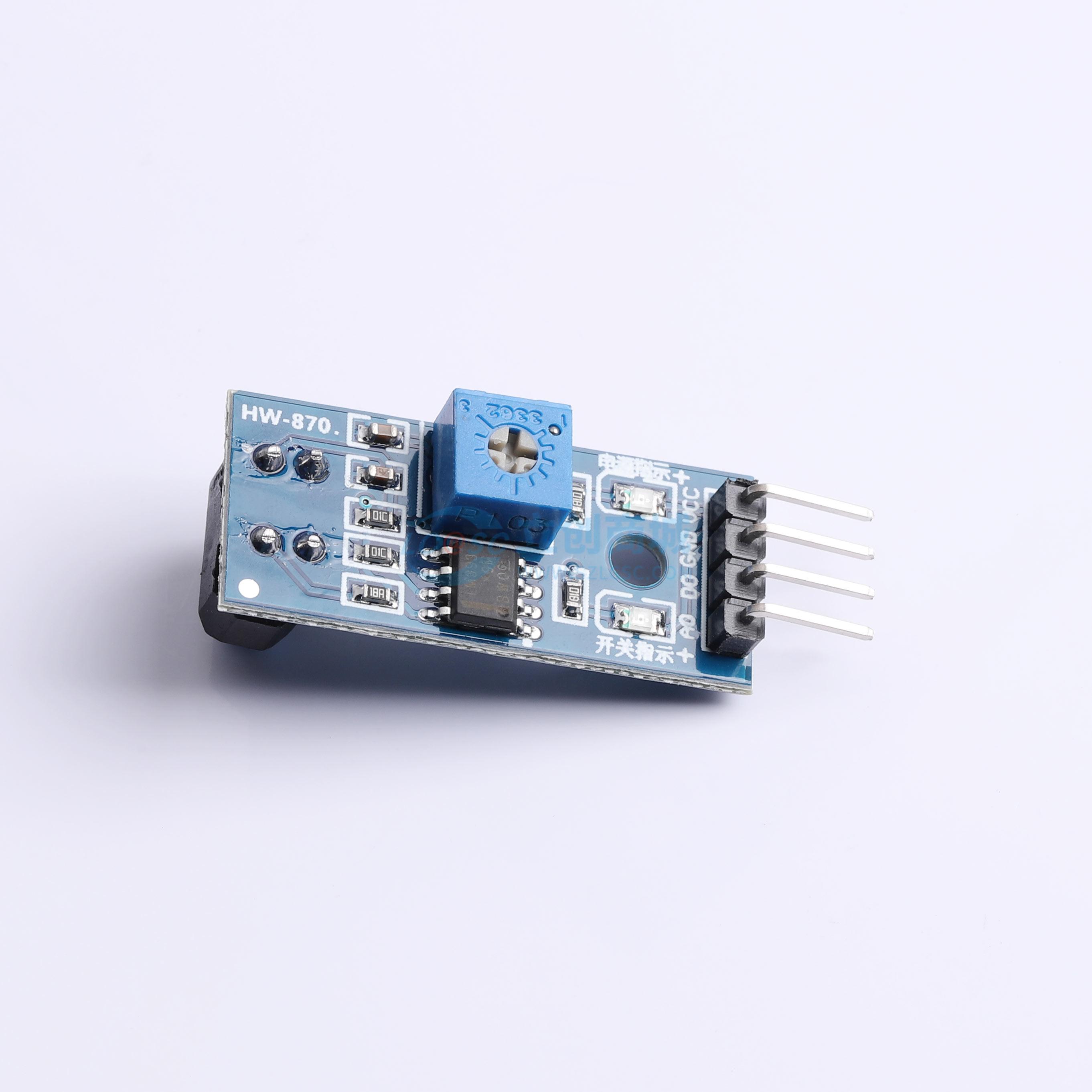

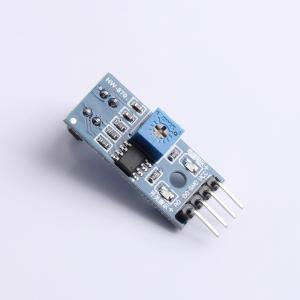

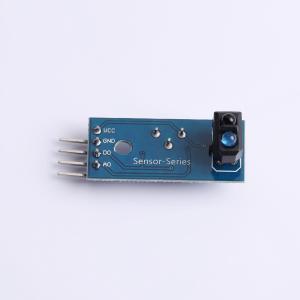

TDSEMIC-870

1路红外循迹模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 寻迹模块避障模块寻迹传感器 TCRT5000红外反射传感器
品牌名称: TDSEMIC(拓电半导体)
商品型号: TDSEMIC-870
商品编号: C52437620
包装方式: 袋装
商品毛重: 3.64克(g)

商品参数

商品概述

该模块采用TCRT5000红外反射传感器，检测反射距离为1mm~25mm。它通过比较器输出，信号干净、波形良好，驱动能力超过15mA。模块配备电位器用于调节灵敏度，工作电压范围为DC3.3V~5V，输出形式为数字开关量（0和1）。模块设有固定螺栓孔以便安装，并使用宽电压LM393比较器。其工作原理是：传感器的红外发射二极管持续发射红外线；当红外线未被反射或反射强度不足时，接收管关闭，模块输出高电平，指示二极管熄灭；当检测范围内出现物体且反射红外线强度足够时，接收管饱和，模块输出低电平，指示二极管点亮。模块提供TTL开关信号输出和模拟信号输出接口，后者可输出随距离变化的电压。

商品特性

采用TCRT5000红外反射传感器
检测反射距离：1mm~25mm
比较器输出，信号干净，波形好，驱动能力超过15mA
配备电位器调节灵敏度
工作电压：DC3.3V~5V
输出形式：数字开关量输出（0和1）
设有固定螺栓孔，方便安装
使用宽电压LM393比较器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	传感器模块
	传感器模块类型	-
	工作电压	3.3V~5V
	工作电流	15mA
	接口类型	-
	直径(φD)	-

	属性	参数值
	长度	30.9mm
	宽度	13.73mm
	高度	-
	工作温度	-
	功能特性	-
