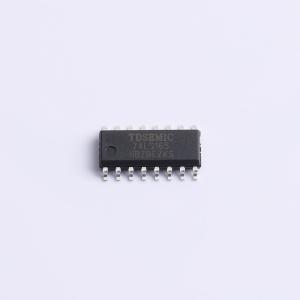

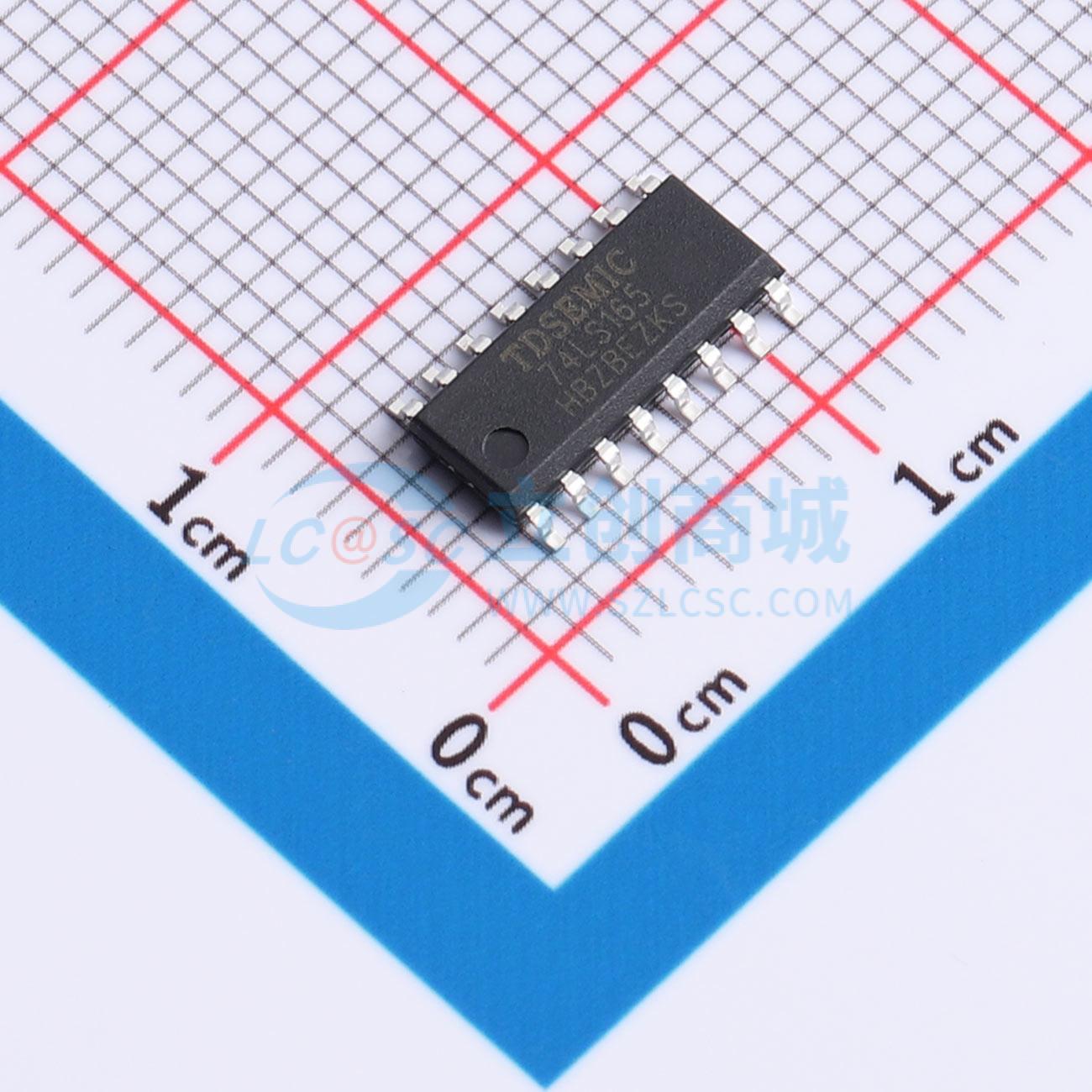

SN74LS165ADR-TD
8位并行加载移位寄存器,具备互补输出、直接覆盖负载输入、门控时钟输入和并串数据转换功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压 2.0V~6.0V,兼容多种数字系统电源。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN74LS165ADR-TD
- 商品编号
- C52437588
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.293333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 | |
| 输出类型 | 互补式 | |
| 系列 | 74LS |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
74LS165是一款8位并行加载移位寄存器,在时钟作用下将数据移向串行(QH)输出端。通过八个独立的数据(A-H)输入端实现对各级的并行访问,这些输入端在移位/加载(SH/LD)输入为低电平时使能。该器件还具备时钟禁止(CLK INH)功能和互补串行(QH(上划线))输出。当时钟(CLK)输入发生低到高跳变,同时SH/LD(上划线)保持高电平且CLK INH保持低电平时,完成时钟操作。CLK与CLK INH的功能可互换。由于CLK为低且CLK INH发生低到高跳变也能完成时钟操作,因此CLK INH应仅在CLK为高电平时才变为高电平。当SH/LD(上划线)保持高电平时,禁止并行加载。当SH/LD(上划线)为低电平时,寄存器的并行输入使能,且不受CLK、CLK INH或串行(SER)输入电平的影响。
商品特性
- 互补输出
- 直接覆盖加载(数据)输入
- 门控时钟输入
- 并行至串行数据转换
