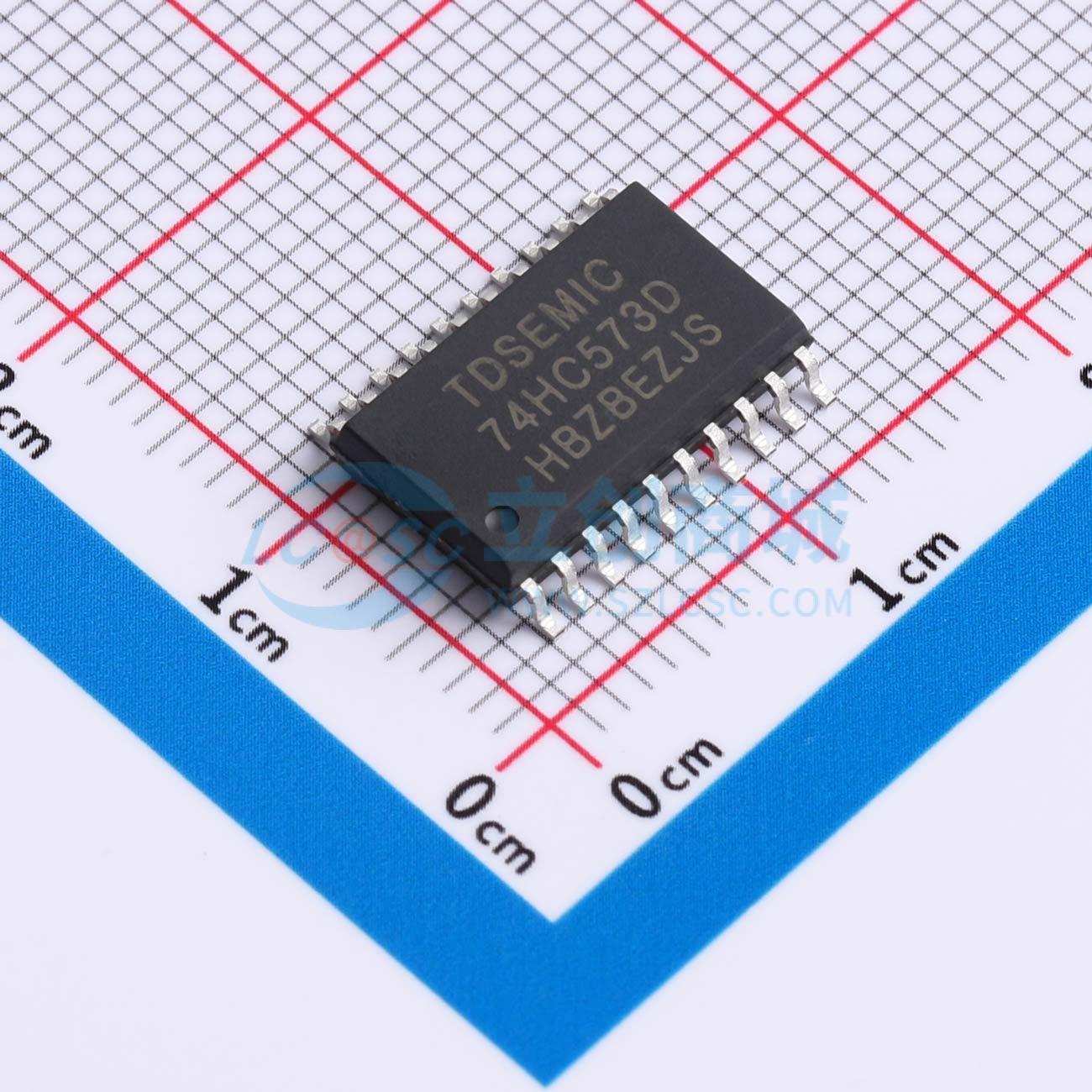

温馨提醒：图片仅供参考，商品以实物为准
74HC573D-TD
8通道三态输出八进制透明D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压 2.0V~6.0V，兼容 5V 和 3.3V 数字系统，适配多种电路设计。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74HC573D-TD
- 商品编号
- C52437590
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.813333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 7.8mA | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 43ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | - | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 8uA |
商品概述
74HC573是一款具有三态输出的八路透明D型锁存器，包含8个通道。
商品特性
- 工作电压范围为2 V至6 V
- 在4.5V电压下最大传播延迟时间为57ns
- 典型条件下，当VCC = 4.5 V，TA = 25°C时，VOL < 0.17 V
- 典型条件下，当VCC = 4.5 V，TA = 25°C时，VOH > 4.3 V
- 闩锁性能 ≤ 250 mA
- ESD保护：
- HBM：符合ANSI/ESDA/JEDEC JS-001 2023标准，超过2500V
- CDM：符合ANSI/ESDA/JEDEC JS-002 2022标准，超过1500V
