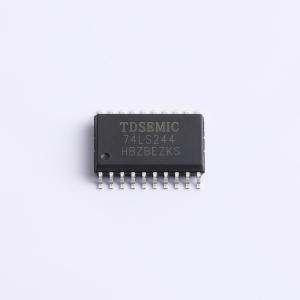

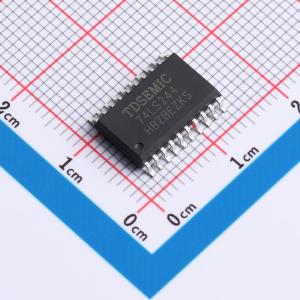

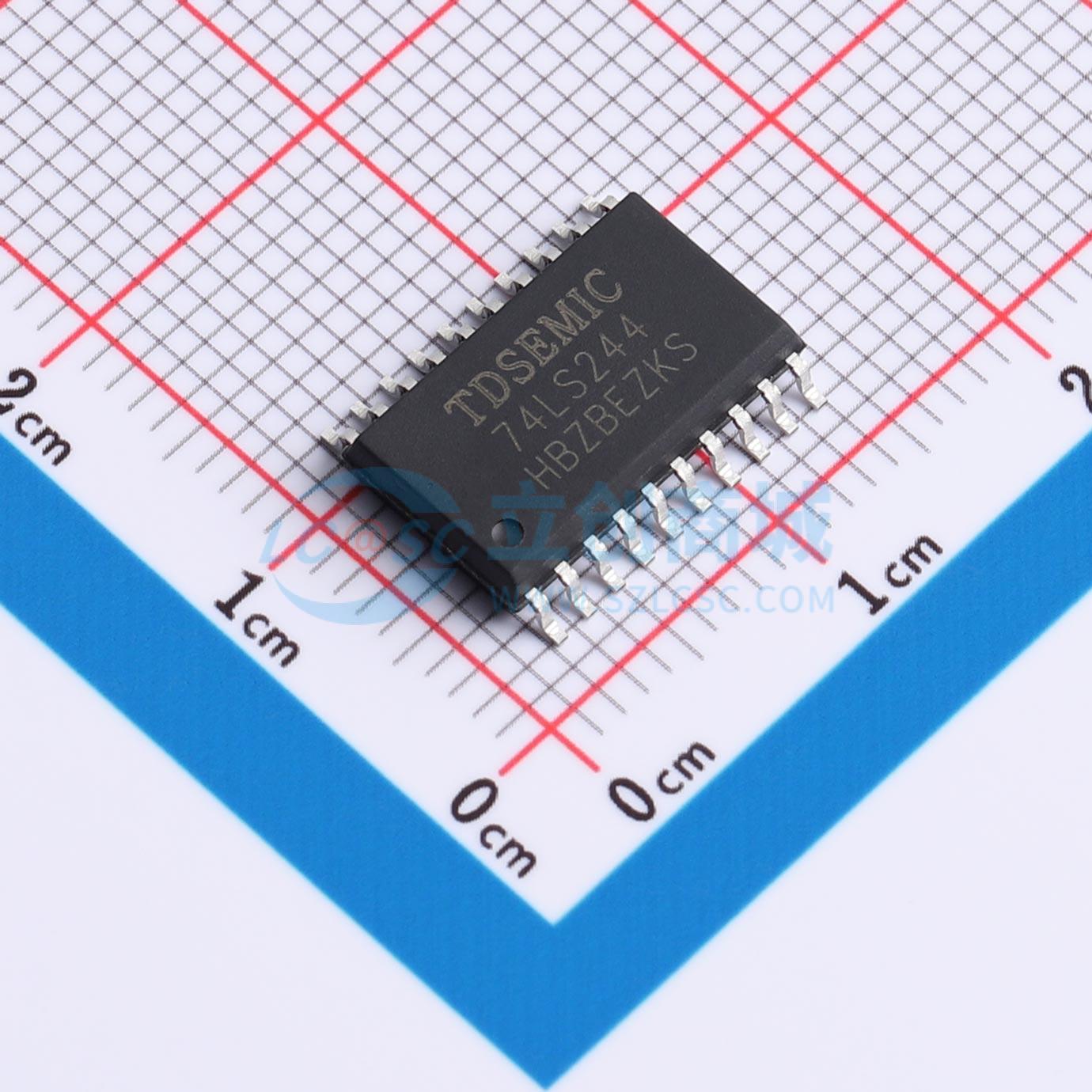

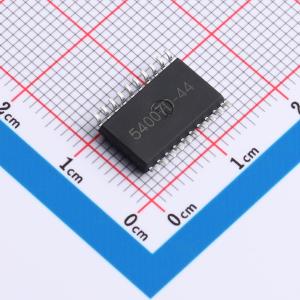

SN74LS244-TD
8位缓冲器/线路驱动器，具备三态输出，可作两个4位缓冲器或一个8位缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LS244 是一款常用的高速 CMOS 八通道缓冲器 / 线路驱动器，主要用于信号的缓冲、隔离和驱动
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN74LS244-TD
- 商品编号
- C52437589
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.746667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74LS | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 25ns@6V,50pF | |
| 功能特性 | 输出使能 |
商品概述
74LS244是一款具有三态输出的8位缓冲器/线路驱动器。该器件可用作两个4位缓冲器或一个8位缓冲器。器件具备两个输出使能端（1OE和2OE），每个控制四个三态输出。当nOE为高电平时，输出呈现高阻抗关断状态。输入端包含箝位二极管，允许使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 工作电压范围：2 ~ 6 V
- 三态输出
- 输出驱动能力：15个LSTTL负载
- 闩锁性能 ≤ 250 mA
- ESD保护：
- HBM：符合ANSI/ESDA/JEDEC JS-001 2023，超过2000 V
- CDM：符合ANSI/ESDA/JEDEC JS-002 2022，超过1000 V
- 封装选项：DIP-20、SOP-20、SSOP-20和TSSOP-20
