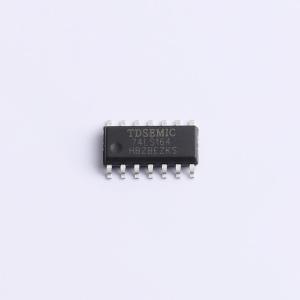

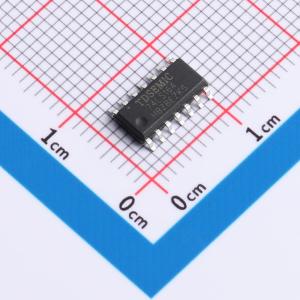

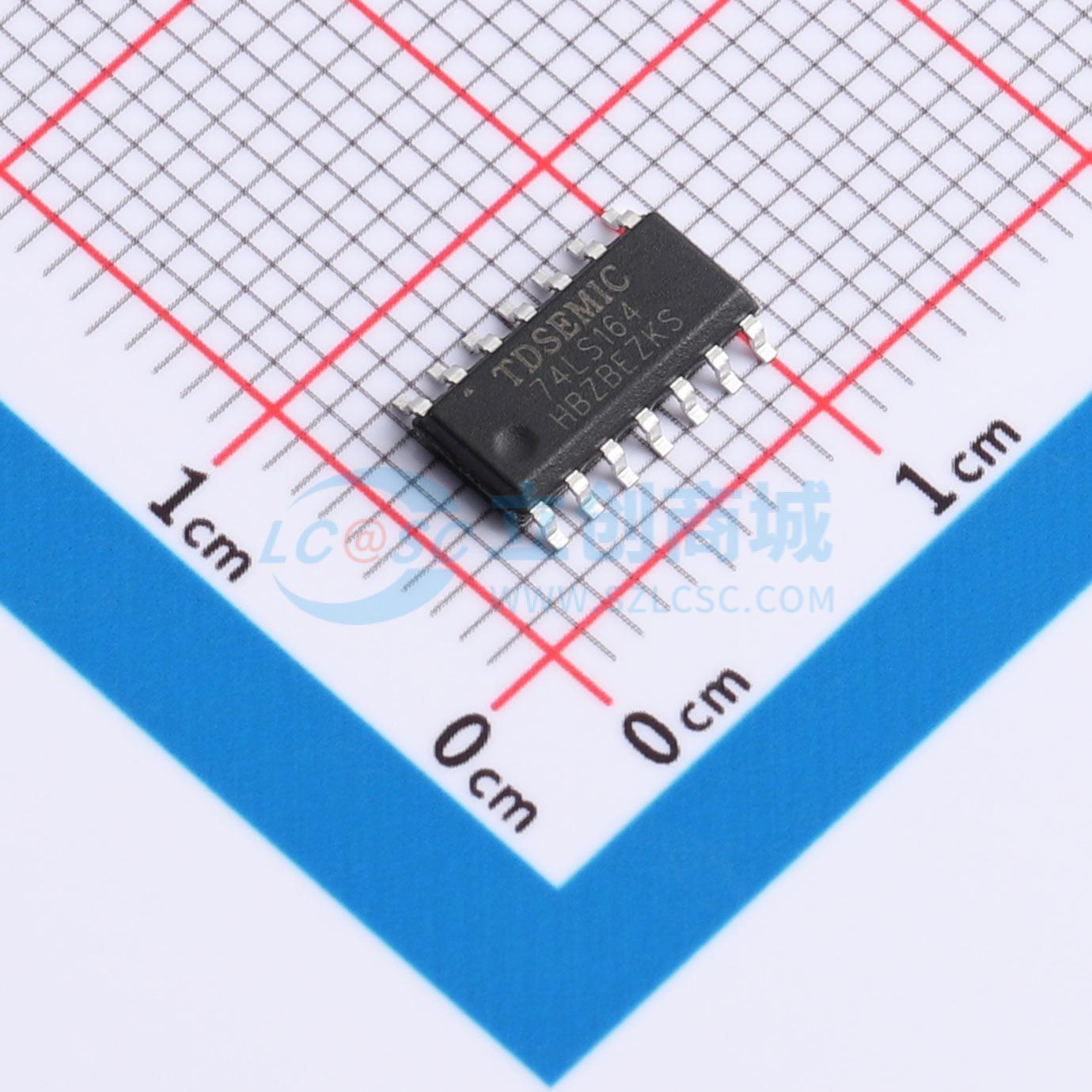

SN74LS164DR-TD
8位边沿触发移位寄存器，具备串行输入和并行输出功能，有异步复位输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 作电压为 2.0V~6.0V，兼容多种数字系统电源。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN74LS164DR-TD
- 商品编号
- C52437587
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.273333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 85MHz | |
| 元件数 | 1 | |
| 输出类型 | 推挽式 | |
| 系列 | 74LS |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 输入类型 | 标准CMOS | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能 |
商品概述
74LS164是一款8位边沿触发移位寄存器，具有串行输入和并行输出功能。在时钟引脚上出现从低到高的电平转换时，会将数据向右移动一位，该数据是数据输入A和数据输入B的逻辑与结果。主复位引脚上的低电平将异步清除寄存器并强制所有输出为低电平。
商品特性
- 宽工作电压范围：2 ~ 6 V
- 异步复位输入
- 低输入电流：0.1 μA
- 闩锁性能 ≤ 250 mA
- ESD保护：HBM（ANSI/ESDA/JEDEC JS-001 2023）超过1500 V；CDM（ANSI/ESDA/JEDEC JS-002 2022）超过1000 V
- 封装选项：DIP-14、SOP-14和TSSOP-14
