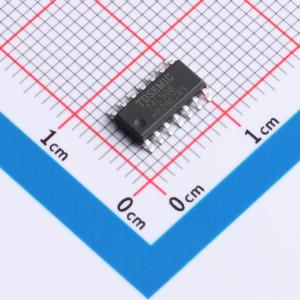

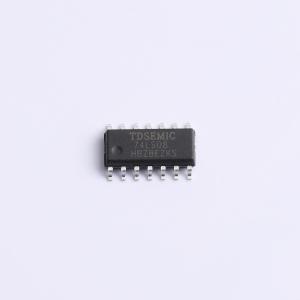

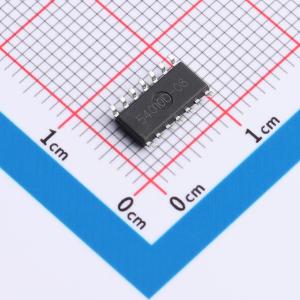

温馨提醒：图片仅供参考，商品以实物为准
SN74LS08DR-TD
四路独立2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS08DR-TD是拓电半导体74LS系列4路2输入与门，采用TTL工艺和SOP-14封装（10.0×6.5mm）。工作电压4.75V~5.25V，静态电流≤8mA，传播延迟≤15ns。每通道支持16mA灌电流和-0.4mA拉电流，具备高噪声容限，适用于工业自动化、仪器仪表、数据采集等需要多通道逻辑与运算的场景，工作温度0°C~70°C。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN74LS08DR-TD
- 商品编号
- C52437586
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | 8mA | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | -400uA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.48V；4.4V；5.9V；1.9V；3.98V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
SN74LS08包含四个独立的2输入与门，在正逻辑中执行布尔函数Y = A·B（上划线）或Y = A + B。
商品特性
- 工作电压范围：2~6V
- 低静态电流：ICC = 2μA（最大值）
- 高速：tPD = 8ns（典型值）
- 低输入电流：100nA（最大值）
- ESD保护：
- HBM：符合ANSI/ESDA/JEDEC JS-001 2023标准，超过1000V
- CDM：符合ANSI/ESDA/JEDEC JS-002 2022标准，超过2000V
- 闩锁性能 ≤ 250mA
- 封装选项：DIP-14、SOP-14和TSSOP-14
