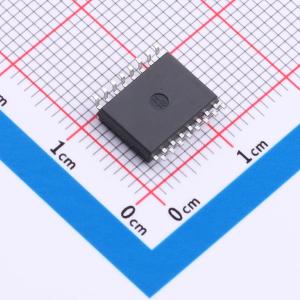

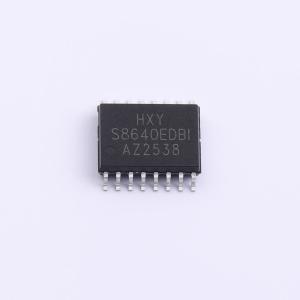

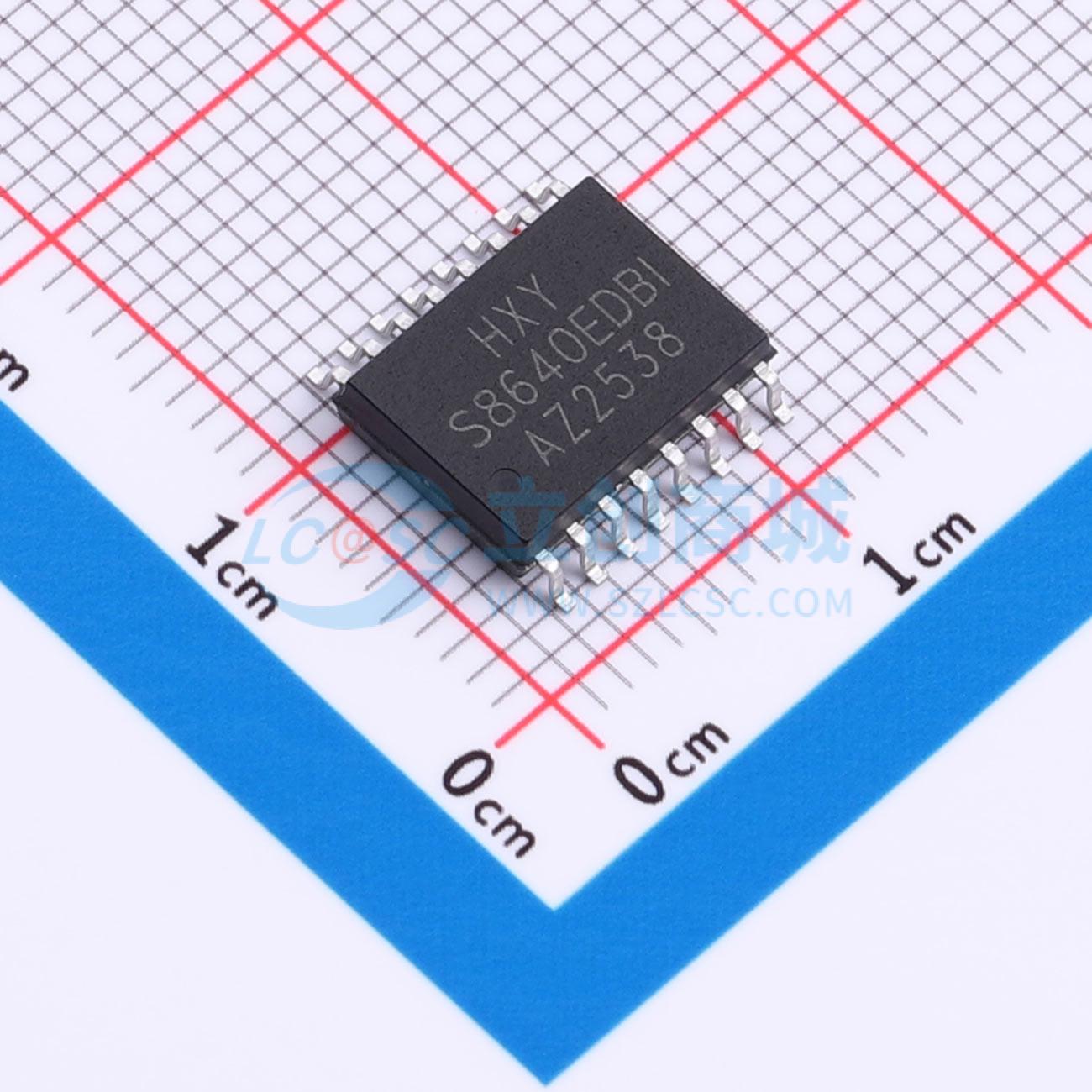

温馨提醒：图片仅供参考，商品以实物为准

SI8640ED-B-IS-HXY

高速四通道数字隔离器，具有精确时序、低功耗、高电磁抗扰度和高绝缘能力

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器提供4个独立的正向信号通道，无反向通道，适用于需要单向高速数据传输的场景。其工作电压范围为2.375V至5.5V，兼容多种低电压系统。器件支持最高150Mbps的数据速率，确保高速信号的可靠隔离传输。共模瞬态抗扰度（CMTI）高达150kV/µs，可在高噪声环境中保持稳定工作。采用高抗扰设计，有效防止信号失真，适用于对电气隔离性能要求较高的通信、电源控制及高性能数据采集系统。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: SI8640ED-B-IS-HXY
商品编号: C52145203
商品封装: SOW-16
包装方式: 编带
商品毛重: 0.503克(g)

商品参数

商品概述

SI864x是一款高性能四通道数字隔离器，具备精确的时序特性和低功耗。在隔离CMOS数字I/O时，该器件可提供高电磁抗扰度和低辐射。所有版本均配备施密特触发器输入，以实现高抗噪性能。每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅绝缘栅隔离。SI864x的四个通道均为同向传输，输出侧具有输出使能功能；SI8641具有三个正向通道和一个反向通道，两侧均具备输出使能；SI8642具有两个正向和两个反向通道，两侧也都有输出使能。所有器件均提供故障安全模式选项。若输入侧电源或信号丢失，对于后缀为BD的器件，默认输出为低电平；对于后缀为ED的器件，默认输出为高电平。该器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。其高共模瞬态抗扰度能力确保了数字信号的正确传输。SI864x器件采用16引脚SOW封装。所有产品均具有3.75kVRMS的隔离额定值，宽体封装版本支持高达5kVRMS的绝缘耐压。

商品特性

信号传输速率：DC至150Mbps
宽电源电压范围：2.5V至5.5V
宽工作温度范围：-40°C至125°C
无需启动初始化
默认输出高电平和低电平选项
优异的电磁抗扰度
高共模瞬态抗扰度：±150kV/µs（典型值）
低功耗（典型值）：1.5mA/通道（@5V，1Mbps）；6.6mA/通道（@5V，100Mbps）
精确时序（典型值）：12ns传播延迟；1ns脉冲宽度失真；2ns传播延迟偏差；5ns最小脉冲宽度
高达5kVRMS的隔离电压
隔离栅寿命：>40年
施密特触发器输入
SOW-16封装，符合RoHS标准

应用领域

工业自动化
电机控制
医疗电子
隔离开关电源
太阳能逆变器
隔离ADC与DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	12ns
	功能特性	失效安全输出
	工作电压(VCCA)	2.375V~5.5V
	工作电压(VCCB)	2.375V~5.5V
	工作温度	-40℃~+125℃
	通道数	4
