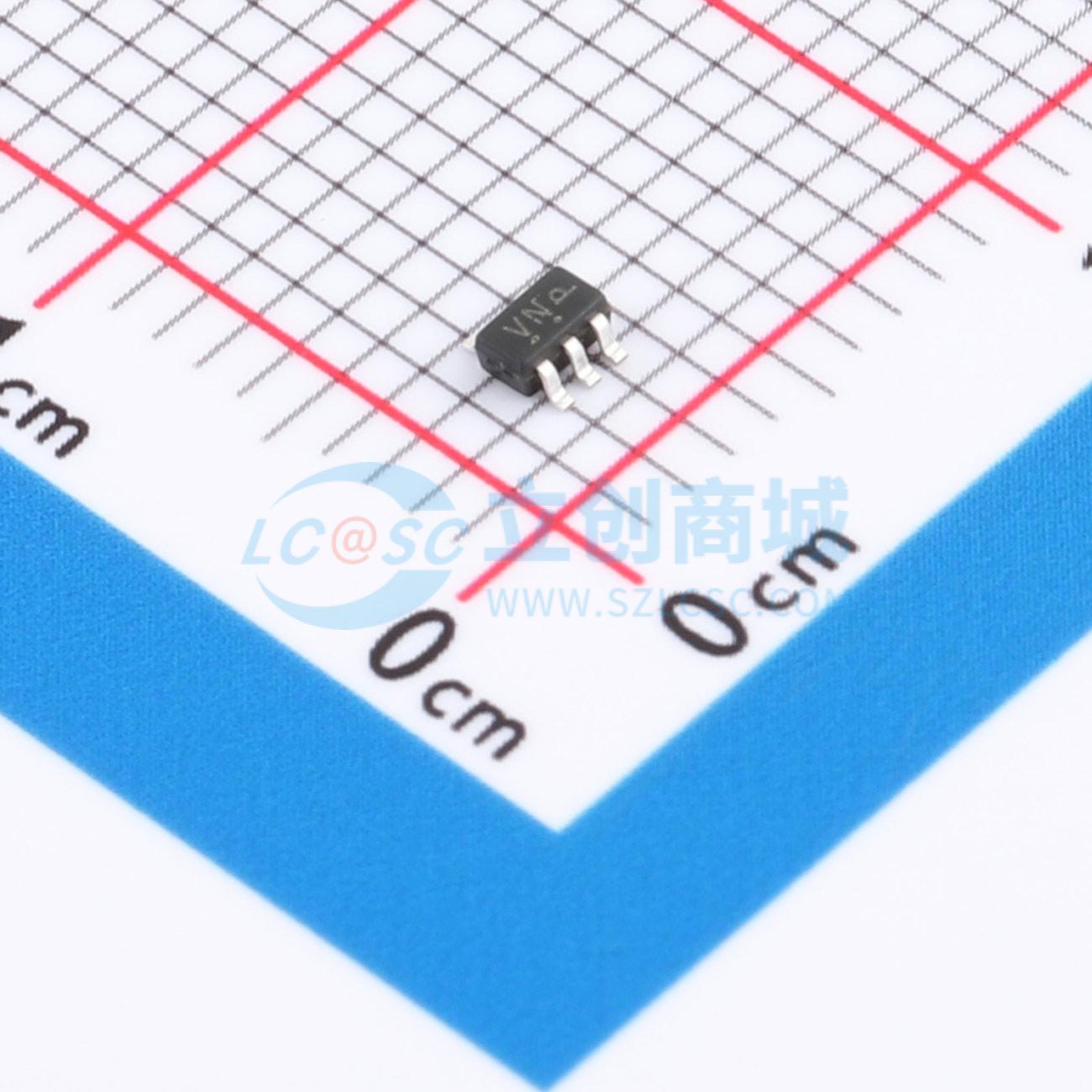

温馨提醒：图片仅供参考，商品以实物为准
M74VHC1GT32DFT2G-TP
CMOS 2输入或门集成电路，高速低功耗，具备宽噪声容限和恒定输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- M74VHC1GT32DFT2G-TP
- 商品编号
- C52098020
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 2mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74VHC | |
| 传播延迟(tpd) | 25ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
M74VHC1GT32 是一款 CMOS 2 输入或门集成电路。它利用 CMOS 技术的特点，实现了与 LS-TTL 类似的高速操作，同时功耗更低。其内部三级逻辑门电路结构提供了更宽的噪声容限和稳定的输出。
商品特性
- 电源电压范围：2.0~6.0V
- 工作温度范围：-40~+85℃
- |IOH| = IOL = 2mA（最小值）
- ESD 保护超过 ESD 22 标准：-2000-V 人体模型 (A114-A)，-1000-V 充电器件模型 (C101)
- 提供 SOT23-5 封装
- 提供 SOT353 封装
应用领域
- 电压电平转换
- 通用逻辑
- 断电信号隔离
