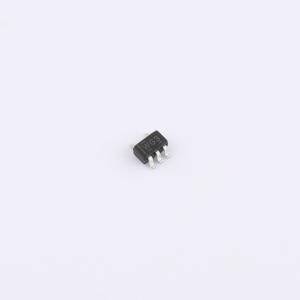

温馨提醒：图片仅供参考，商品以实物为准
74LV1T32GW-TP
双输入正或门CMOS逻辑电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LV1T32GW-TP
- 商品编号
- C52098015
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.21V；1.35V；990mV；940mV；2.02V；1.135V；1.47V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 580mV；750mV；800mV | |
| 输出高电平(VOH) | 1.28V；1.5V；100mV；2V；2.25V | |
| 输出低电平(VOL) | 100mV；100mV；200mV；200mV；150mV；150mV；300mV | |
| 系列 | 74LV | |
| 传播延迟(tpd) | 7ns@5V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
该器件是一款低压CMOS门逻辑，工作电压范围更宽，适用于工业、便携式、电信和汽车应用。其输出电平参考供电电压，能够支持1.8V、2.5V、3.3V和5V CMOS电平。
商品特性
- 工作电压范围：1.6V ~ 5.5V
- 低功耗电流：Icc = 10μA（最大值）
- 输出驱动能力：±8mA（VCC = 5.0V）
- 掉电保护
- ESD保护性能超过JESD 22标准：人体模型2000V（A114-A）、机器模型200V（A115-A）、带电器件模型1000V（C101）
应用领域
- AV接收机
- 嵌入式个人电脑
- 固态硬盘
- 无线耳机、键盘和鼠标
