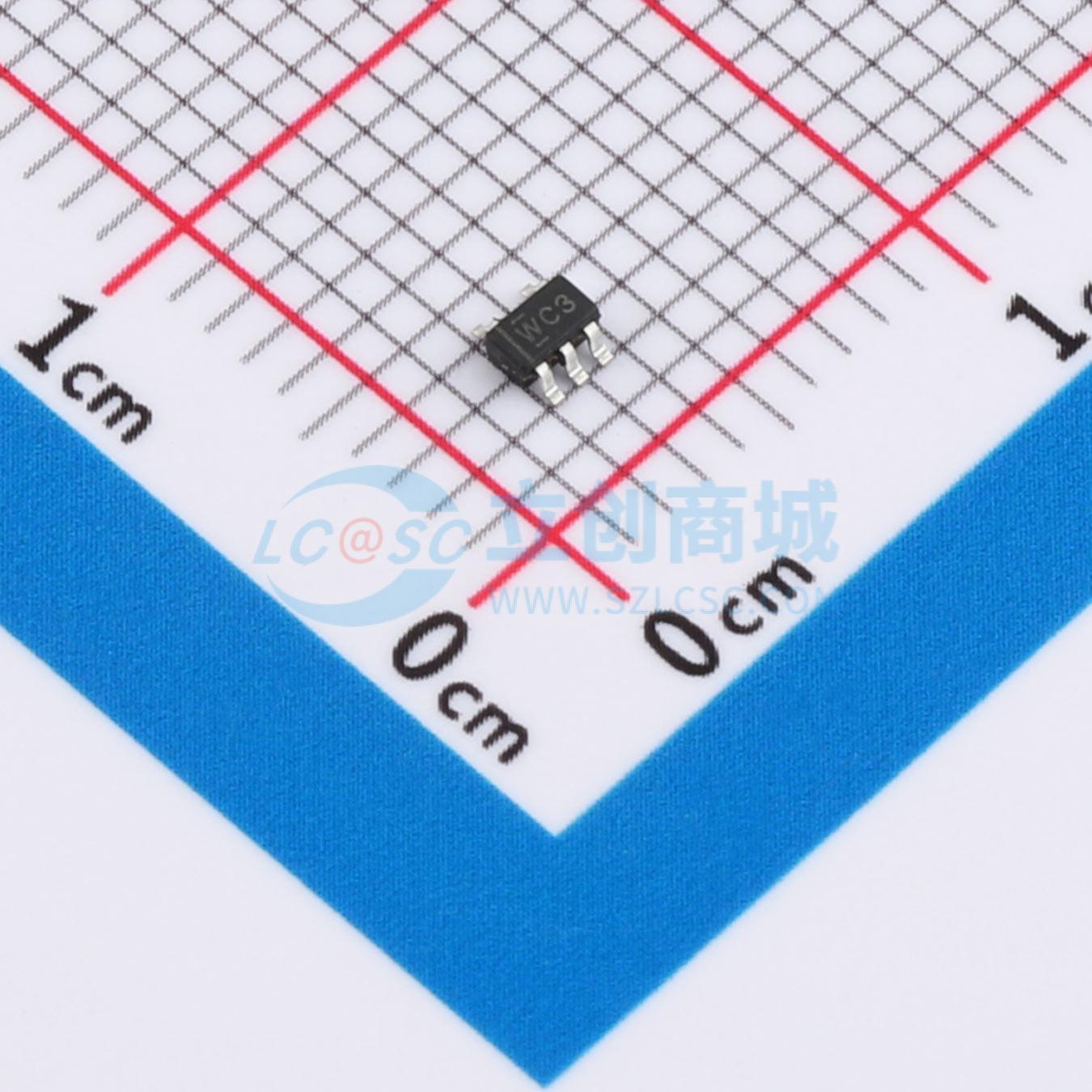

温馨提醒：图片仅供参考，商品以实物为准

74LV1T04GW-TP

单反相器CMOS逻辑电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: 74LV1T04GW-TP
商品编号: C52098016
商品封装: SOT-353
包装方式: 编带
商品毛重: 0.029633克(g)

商品参数

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	1.6V~5.5V
	静态电流(Iq)	1uA
	通道数	1
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	输入高电平(VIH)	2.5V；1.02V；2.25V；1.35V；1.135V；1.21V；1.47V；940mV

	属性	参数值
	输入低电平(VIL)	800mV；800mV；580mV；750mV
	输出高电平(VOH)	2.6V；4.1V；2.9V；4.6V；4.2V；2.78V；2V；2.25V
	输出低电平(VOL)	100mV；200mV；200mV；300mV；100mV；100mV；150mV；150mV
	传播延迟(tpd)	4ns@5V,15pF
	系列	-
	工作温度	-40℃~+125℃
	功能特性	掉电保护功能

商品概述

该器件是一款单通道电平转换反相器门电路。其低阈值输入在VCC=3.3V时支持1.8V输入逻辑，可用于1.8V~3.3V电平上转换。此外，其5V耐压输入引脚支持电平下转换（在VCC=2.5V时，输出为3.3V至2.5V）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。

商品特性

工作电压范围：1.6V~5.5V
低功耗电流：Icc=10μA（最大值）
输出驱动能力：±8mA（VCC=5.0V）
掉电保护
ESD保护性能超过JESD 22标准：-2000-V人体放电模型（A114-A）、-200-V机器模型（A115-A）、-1000-V带电器件模型（C101）

应用领域

音频视频接收机
音频底座
蓝光播放器与家庭影院
嵌入式个人电脑
固态硬盘
