GP8691TK

750V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款内置功率复合管，恒压、恒流的原边反馈QR导通控制芯片，适用于充电器和适配器。采用特有的输出线损补偿技术，可以有效的补偿输出电流在输出线上的损耗压降。内置环路补偿电路，无需外围补偿电路，系统具有良好的稳定性。可以实现良好的恒压、恒流特性，满足待机功耗小于75mW。具有多重保护功能，包括开路保护，过压保护，短路保护等功能。
品牌名称: HaloChip(华众芯)
商品型号: GP8691TK
商品编号: C49420396

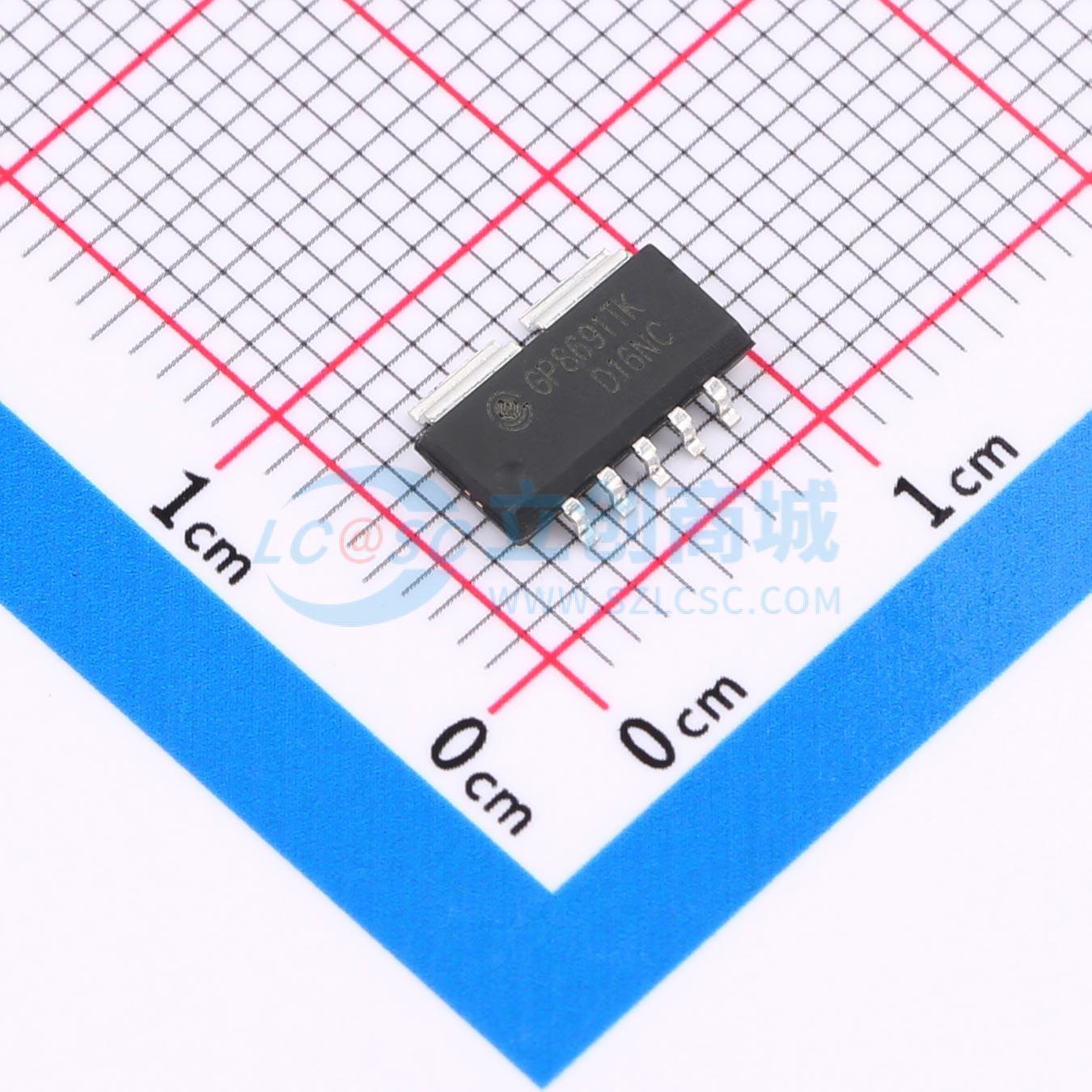

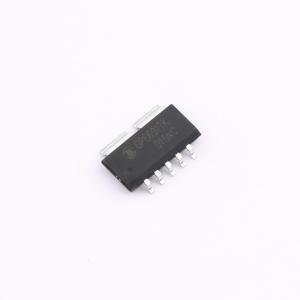

商品封装: SOP-7PLUS
包装方式: 编带
商品毛重: 0.252075克(g)

商品参数

	属性	参数值
	晶体管耐压	750V
	拓扑结构	反激式
	功能特性	前沿消隐；过压保护(OVP)；恒压模式(CV)；线缆补偿；恒流模式(CC)；欠压锁定；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	工作温度	-40℃~+150℃
	工作模式	DCM
	输出电压	-
	反馈方式	原边反馈

商品概述

内置功率复合管，采用恒压、恒流的原边反馈准谐振导通控制，适用于充电器和适配器。特有的输出线损补偿技术可有效补偿输出电流在导线上的压降损耗。内置环路补偿电路，无需外部补偿，系统稳定性良好。可实现优异的恒压与恒流特性，待机功耗低于75mW。具备多重保护功能，包括开路、过压、短路等保护。采用SOP7-PLUS封装。

商品特性

初次级高压测试，可靠性高
原边反馈控制
恒压、恒流精度高
待机功耗约75mW
输出线损补偿可调
具备FB开路保护、过压保护、欠压保护、过温保护、FB对地短路保护、次级绕组短路保护、次级肖特基短路反接保护、输出过欠压保护

应用领域

手机、无绳电话、PDA、MP3及其他便携式设备的适配器与充电器
LED驱动电源
线性电源与阻容耦合变换器的升级换代

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	14.5V~31V
	开关频率	70kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
