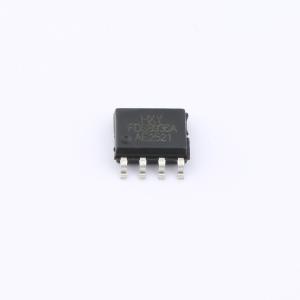

温馨提醒：图片仅供参考，商品以实物为准
FDS8936A-HXY
双N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本场效应管（MOSFET）为N+N沟道组合结构，具备优良的导通特性和双向电流控制能力。其漏极电流ID可达6A，漏源电压VDSS为30V，适用于中低功率电源管理应用。导通电阻RDON低至25mΩ，可有效减少能量损耗，提升系统效率。该器件适用于各类中小型电子设备中的DC-DC转换、电池充放电控制、电机驱动及负载开关等场景，具有良好的稳定性和广泛的电路兼容性。
- 商品型号
- FDS8936A-HXY
- 商品编号
- C49256504
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@10V | |
| 输入电容(Ciss) | 255pF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 45pF |
商品概述
FDS8936A采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V,ID = 6A
- 在VGS = 10V时,RDS(ON) < 30mΩ
- 在VGS = 4.5V时,RDS(ON) < 42mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
