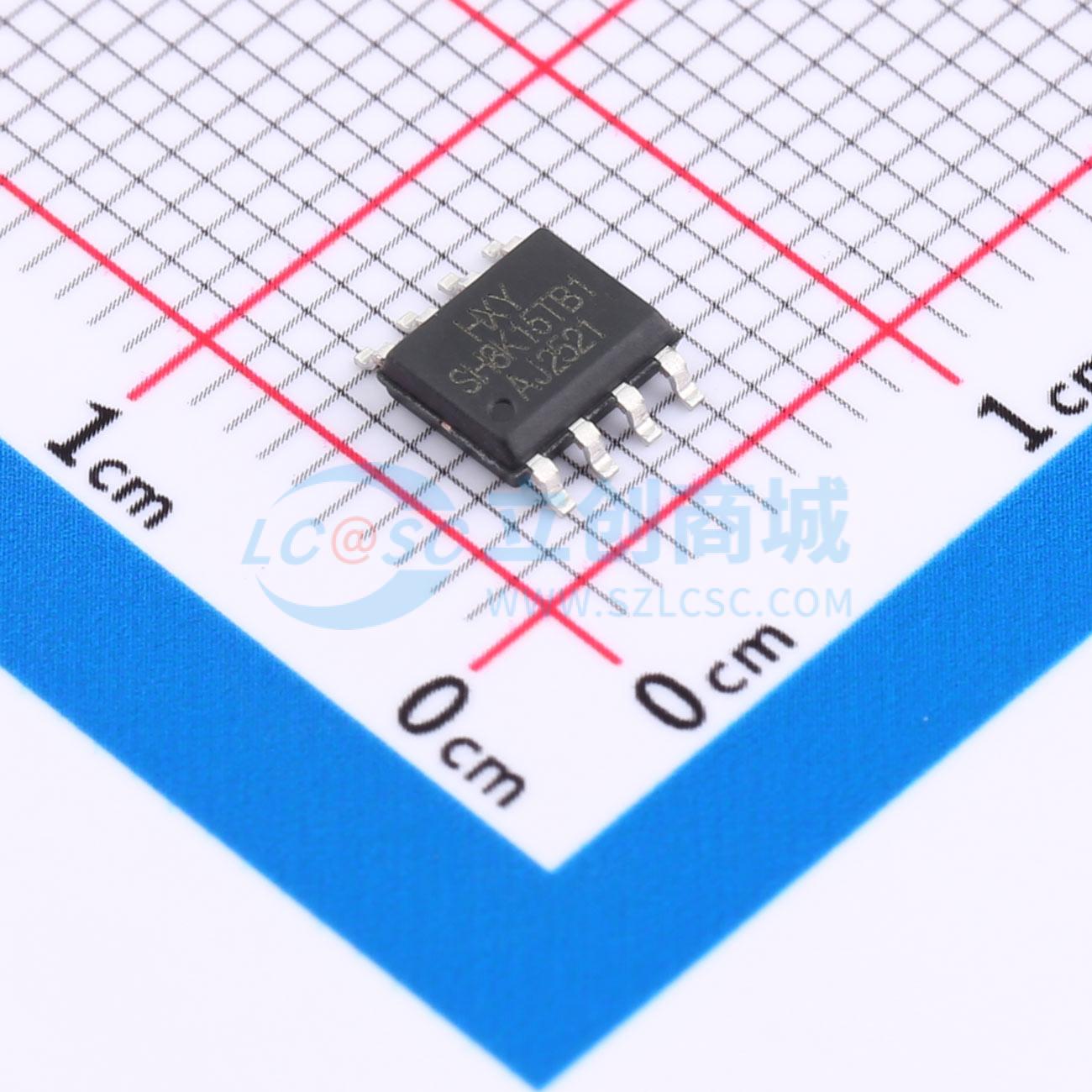

SH8K15TB1-HXY
双N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本场效应管（MOSFET）采用N+N沟道结构，具备双向导通能力，适用于多种功率控制与开关应用。其漏极电流ID为8.5A，漏源电压VDSS为30V，支持中低电压场景下的稳定工作。导通电阻RDON低至17mΩ，有效降低导通损耗，提升整体系统效率。该器件适合用于电源管理、电池充放电控制、电机驱动及高频率开关电路，具备良好的热稳定性和响应速度，可满足消费类电子与通信设备对高性能功率器件的需求。
- 商品型号
- SH8K15TB1-HXY
- 商品编号
- C49256500
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 17mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 572pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 80pF |
