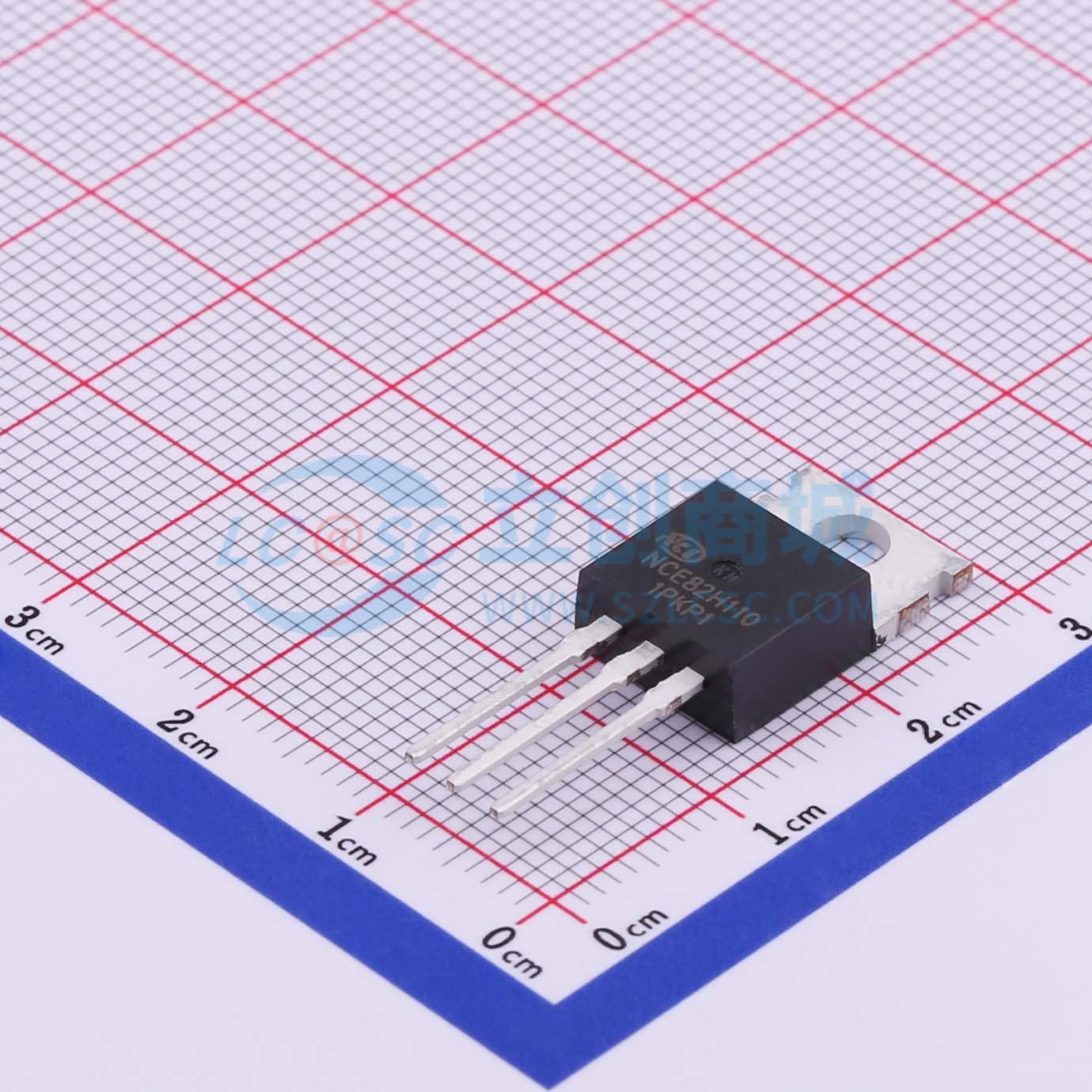

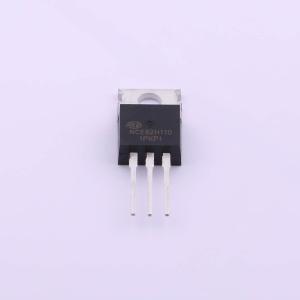

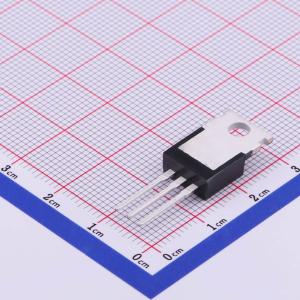

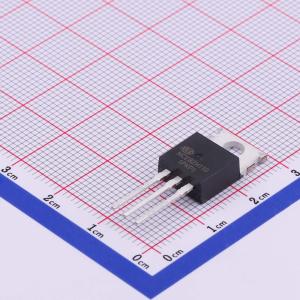

温馨提醒：图片仅供参考，商品以实物为准
NCE82H110
1个N沟道 耐压:82V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE82H110采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻Rds(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE82H110
- 商品编号
- C502773
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.712克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 82V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 5.9mΩ@10V | |
| 耗散功率(Pd) | 200W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 120nC@10V | |
| 输入电容(Ciss) | 6.4nF | |
| 反向传输电容(Crss) | 318pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 334pF |
商品概述
NCE80H12D采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- VDS = 82V,ID = 110A
- RDS(ON) < 7 m Ω @ VGS = 10 V (典型值:5.9mΩ)
- 具备高ESD能力的特殊工艺技术
- 用于超低RDS(ON)的高密度单元设计
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 散热良好的出色封装
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
