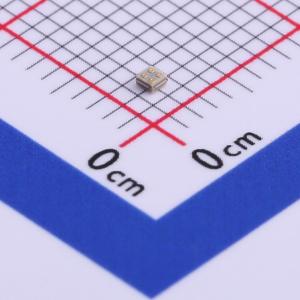

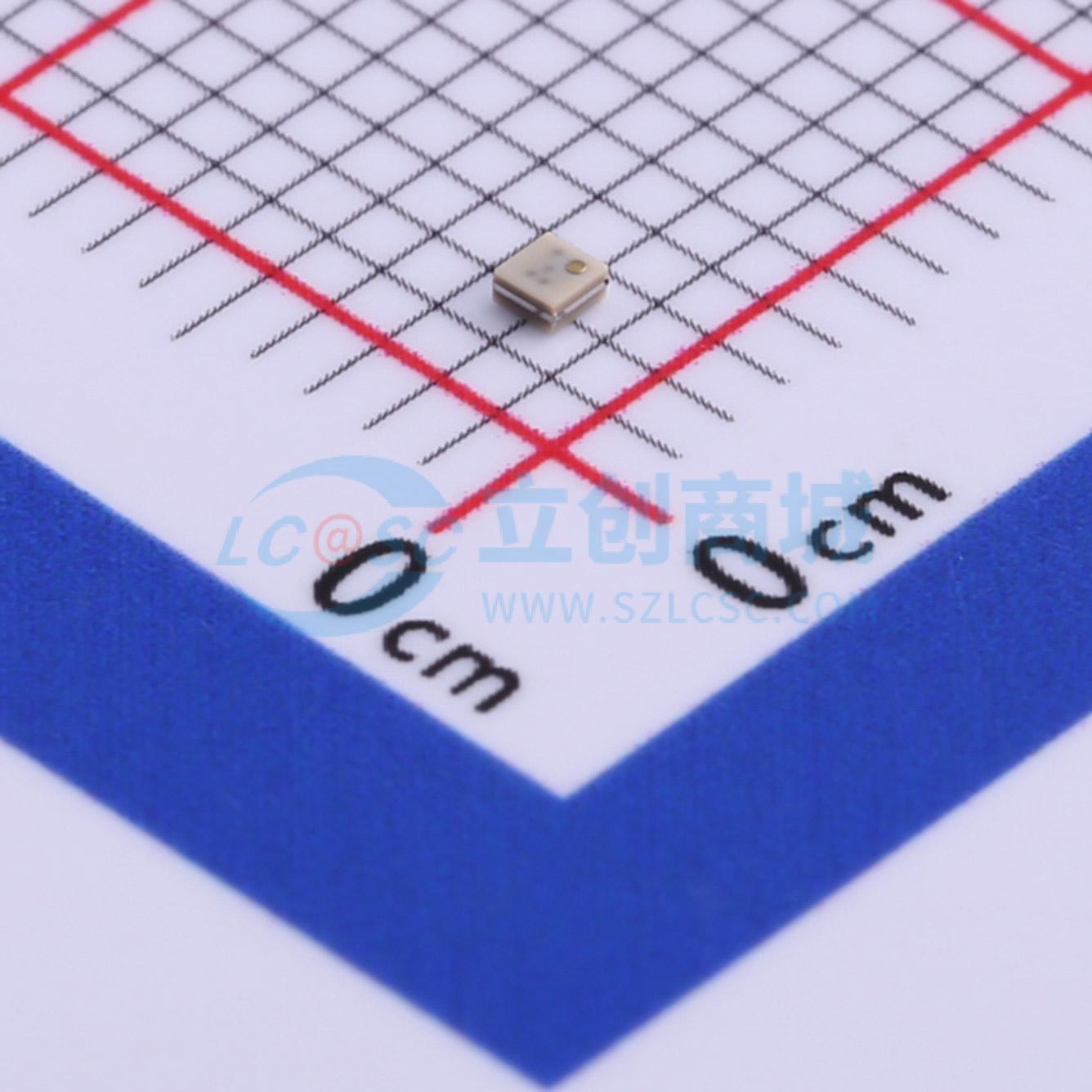

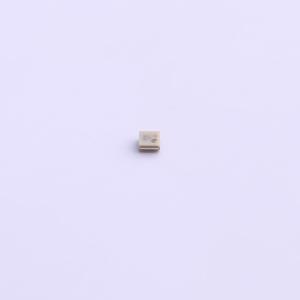

BD4859N50100AHF
BD4859N50100AHF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD4859N50100AHF 是一款低成本、低剖面的微型不平衡到平衡变压器，适用于现代芯片组的差分输入和输出位置。该巴伦设计用于802.11a Uni-Band II & III 和日本ISM频段（4.9 GHz）。BD4859N50100AHF 适合高批量制造，性能优于传统陶瓷巴伦。它具有50Ω的不平衡端口阻抗和100Ω的平衡端口阻抗，能够将单端信号应用于现代集成芯片组的差分端口。输出端口具有等幅（-3dB）和180度相位差。BD4859N50100AHF 采用表面贴装封装，适用于高批量制造。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD4859N50100AHF
- 商品编号
- C502757
- 商品封装
- 0404
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 4.8GHz~5.9GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:100Ω | |
| 共模抑制比(CMRR) | 26dB | |
| 插入损耗(最大值) | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 3° | |
| 幅度差(最大值) | 1.5dB | |
| 回波损耗(最小值) | 14dB | |
| 工作温度 | -55℃~+85℃ |
应用领域
- 802.11a UniBand II & III
- 日本ISM频段 (4.9 GHz)
- 家用无绳通信
