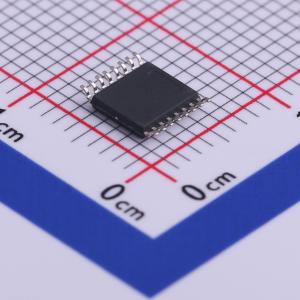

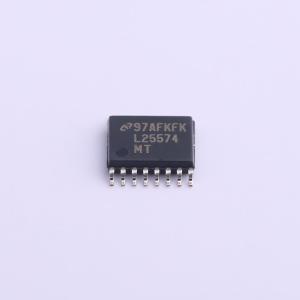

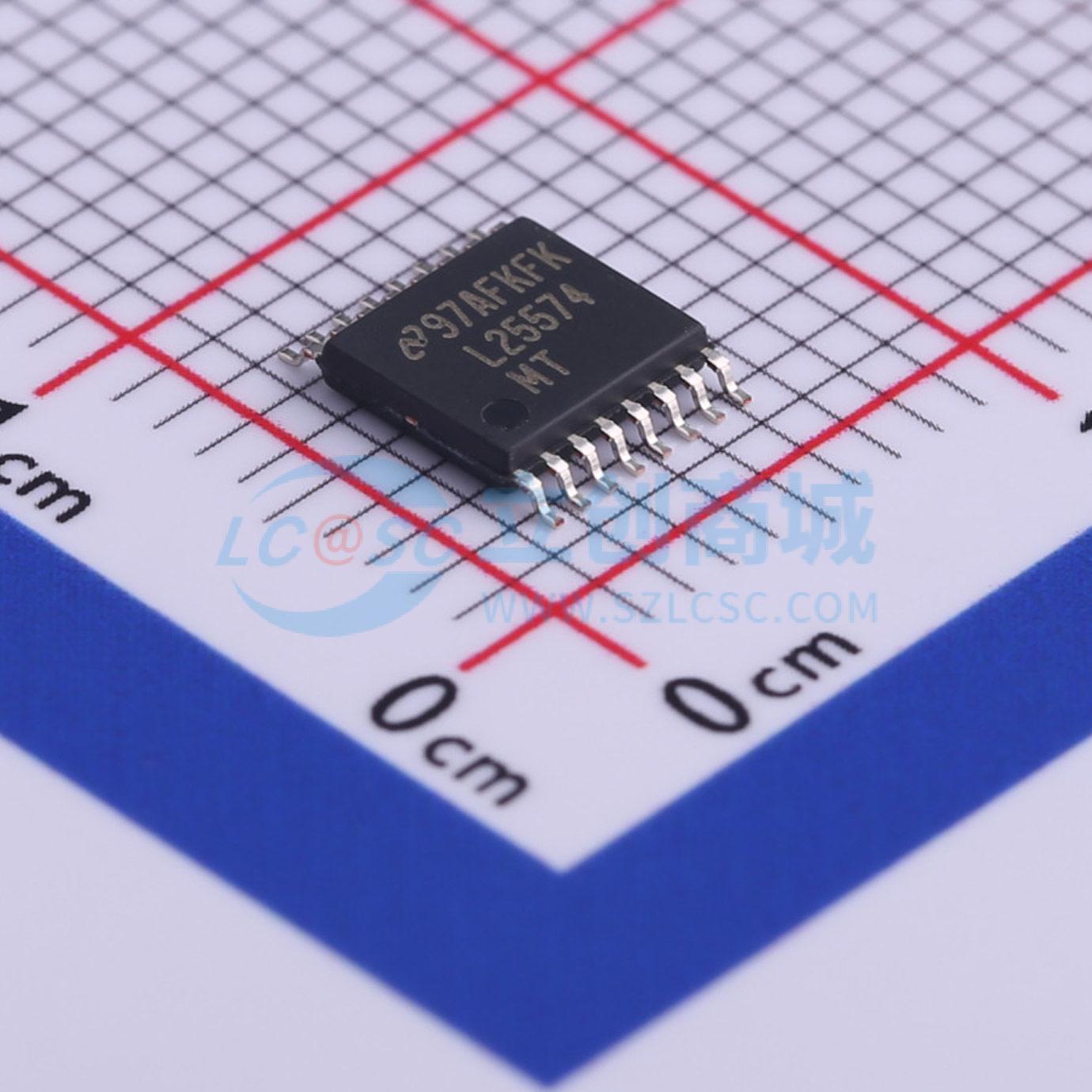

LM25574MTX/NOPB
42V 0.5A 降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM25574 是一款易于使用的降压稳压器,集成了42V、750mΩ N沟道MOSFET,支持6V至42V的宽输入电压范围,最大连续输出电流为0.5A。该器件采用模拟电流模式控制架构,提供出色的负载瞬态响应和环路补偿的简易性。开关频率可调,范围从50kHz到1MHz。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM25574MTX/NOPB
- 商品编号
- C467792
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.097克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~42V | |
| 输出电压 | 1.225V~40V | |
| 输出电流 | 500mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM25574 是一款易于使用的降压稳压器，允许设计工程师使用最少数量的元件设计和优化可靠的电源。LM25574 具有 6V 至 42V 的输入电压范围，可提供 0.5A 的连续输出电流，并集成了 750-mΩ N 沟道 MOSFET。该稳压器采用模拟电流模式架构，具有固有的线路调节、严格的负载瞬态响应以及易于环路补偿的特点，而无需像电流模式稳压器那样受到低占空比的限制。工作频率可从 50 kHz 调整至 1 MHz，以优化尺寸和效率。为了减少 EMI，频率同步引脚允许 LM(2)557x 系列的多个 IC 自同步或与外部时钟同步。LM25574 通过逐周期电流限制、短路保护、热关机和远程关机来保证其鲁棒性。该器件采用 TSSOP-16 封装。LM25574 得到 WEBENCH 在线设计工具的全面支持。
