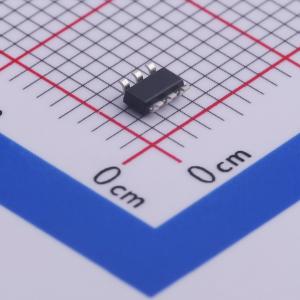

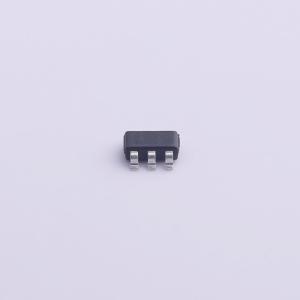

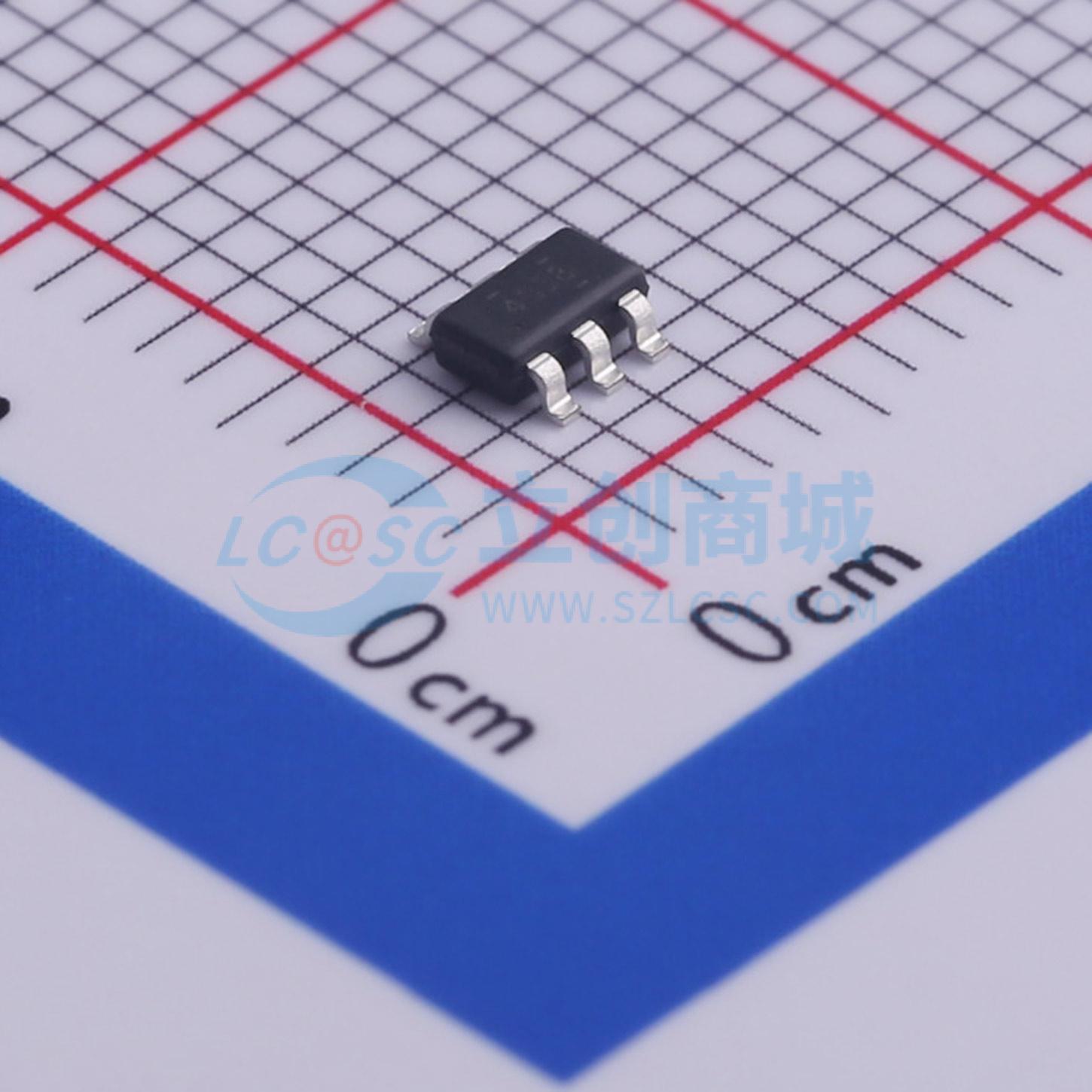

FAN5346S30X
带PWM调光接口的升压型LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种异步恒流LED驱动器，可串联驱动LED，确保所有LED亮度均匀。具有20V和30V输出电压可选，分别可驱动多达5个和8个串联LED。1.2MHz固定开关频率，适用于小尺寸应用，可使用小型电感和电容。采用PWM调光控制接口设置LED亮度，PWM信号频率范围为5kHz至100kHz。具备过压、过流、短路检测和热关断保护功能，输入欠压锁定保护可在电池电压过低时触发。采用6引脚SSOT23封装，符合环保和RoHS标准。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN5346S30X
- 商品编号
- C462988
- 商品封装
- SuperSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 1 | |
| 输出电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 调光 | PWM | |
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
FAN5346是一款异步恒流LED驱动器，可串联驱动LED，确保所有LED亮度一致。FAN5346S20X的输出电压为20V，最多可串联驱动5颗LED。FAN5346S30X的输出电压为30V，最多可串联驱动8颗LED。该驱动器针对小尺寸应用进行了优化，1.2MHz的固定开关频率允许使用小型电感和电容。 FAN5346采用PWM调光控制接口来设置LED的亮度等级。将5kHz至100kHz的PWM信号施加到EN引脚。 为确保安全，该器件具备集成的过压、过流、短路检测和热关断保护功能。此外，如果电池电压过低，将触发输入欠压锁定保护。 FAN5346采用6引脚SSOT23封装。它是“绿色”产品，符合RoHS标准。
商品特性
- 异步升压转换器
- 串联驱动LED：
- FAN5346S20X：20V输出
- FAN5346S30X：30V输出
- 2.5V至5.5V输入电压范围
- 用于LED亮度控制的PWM调光
- 5kHz至100kHz PWM调光频率范围
- 1.2MHz固定开关频率
- 软启动功能
- 输入欠压锁定（UVLO）
- 输出过压保护（OVP）
- 短路检测
- 热关断（TSD）保护
- 小尺寸6引脚SSOT23封装
应用领域
- 蜂窝移动手机
- 移动互联网设备
- 便携式媒体播放器
- PDA、DSC、MP3播放器
