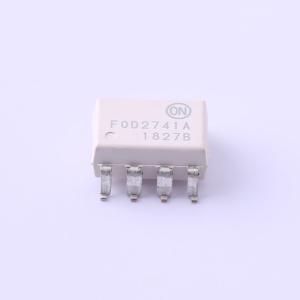

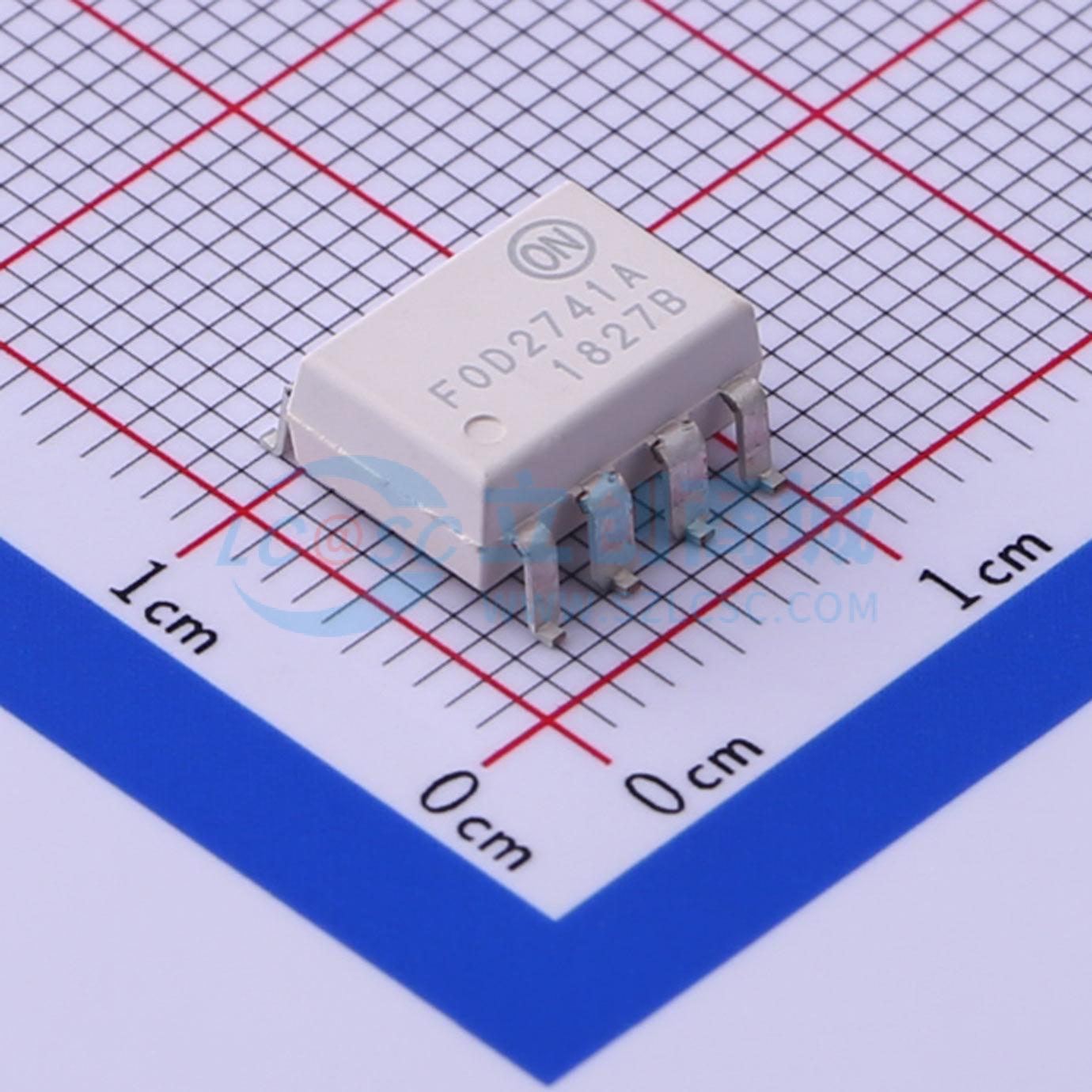

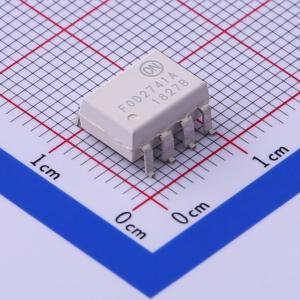

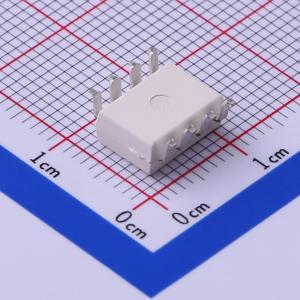

FOD2741ASD
FOD2741ASD
- 描述
- FOD2741光隔离放大器包括流行的KA431精密可编程分流电压基准和光耦合器。 该光耦合器是一种以光学方式耦合到硅光电晶体管的砷化镓(GaAs)发光二极管。 它具有3级参考电压，容差 = 2%，1%和0.5%。电流传输比(CTR)的范围为100%-200%。 它还具有50 ppm/°C的杰出温度系数。 它主要用作隔离交流到直流电源和直流/直流转换器中的误差放大器/参考电压/光耦合器。使用FOD2741时，电源设计者可减少紧密封装设计中的组件数量并节省空间。 严格的容差参考使得在许多应用中都无需进行调整。 该器件采用8引脚DIP白色封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FOD2741ASD
- 商品编号
- C463018
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.634克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.5V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 30V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@10mA,2.5mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 145mW | |
| 正向电流(If) | 20mA |
商品概述
- 单封装内集成光耦合器、精密基准源和误差放大器
- 2.5V 基准电压
- 电流传输比（CTR）为 100%至 200%
- 5000V RMS 隔离电压
- 通过 UL 认证（E90700，第 2 卷）、CSA 认证（1296837）、VDE 认证（40002463）、BSI 认证（8702、8703）
- 低温度系数，最大 50 ppm/℃
- FOD2741A：容差 0.5%；FOD2741B：容差 1%；FOD2741C：容差 2%
商品特性
- 单封装内集成光耦合器、精密基准源和误差放大器
- 2.5V 基准电压
- 电流传输比（CTR）为 100%至 200%
- 5000V RMS 隔离电压
- 通过 UL 认证（E90700，第 2 卷）、CSA 认证（1296837）、VDE 认证（40002463）、BSI 认证（8702、8703）
- 低温度系数，最大 50 ppm/℃
- FOD2741A：容差 0.5%；FOD2741B：容差 1%；FOD2741C：容差 2%
应用领域
- 电源调节
- 直流-直流转换器
