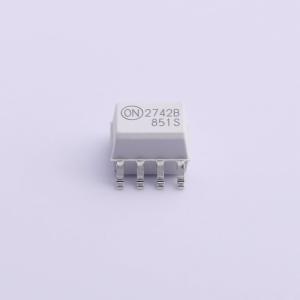

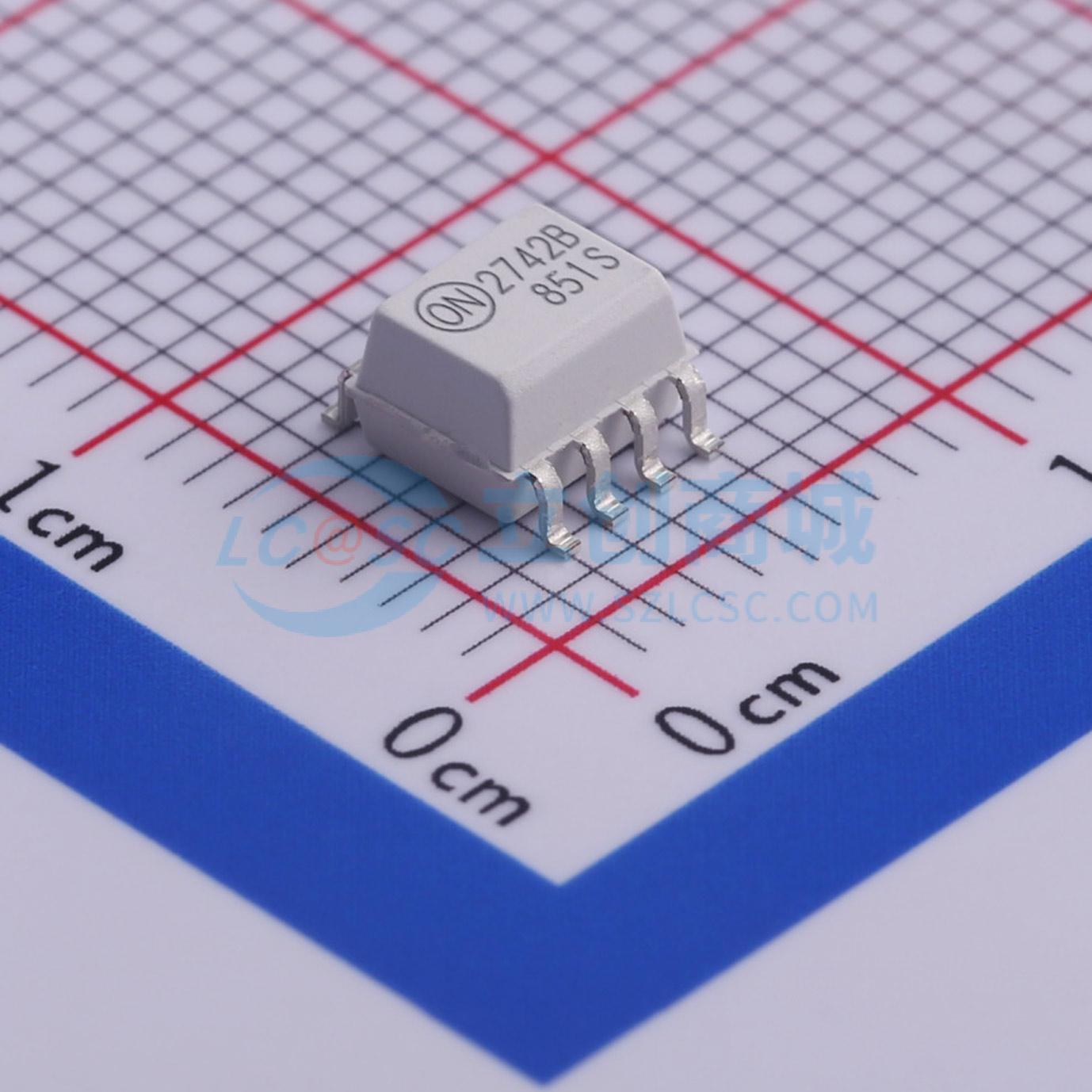

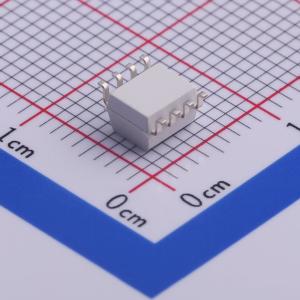

温馨提醒：图片仅供参考，商品以实物为准
FOD2742BR2
光隔离误差放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FOD2742 光隔离放大器由受欢迎的 KA431 精确编程分路参考和光耦合器组成。该光耦合器是一款与硅光电晶体管进行光耦合的砷化镓 (GaAs) 发光二极管。它具有 3 个等级的参考耐压 = 2％、1％ 和 0.5％。电流传输率 (CTR) 范围介于 100％ 到 200％ 之间。它还具有出色的 50 ppm/°C 温度系数。它主要用作隔离 AC-DC 电源和 DC-DC 转换器中的误差放大器/参考电压/光耦合器功能。使用 FOD2742 时，电源设计者可以减少组件数量，节省紧凑封装设计中的空间。小允差范围参考消除了很多应用中的调节需要。该器件采用 8 引脚小外形封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FOD2742BR2
- 商品编号
- C463019
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 160mV@2.5mA,10mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 正向电流(If) | 20mA |
商品概述
- 单封装内集成光耦合器、精密基准源和误差放大器
- 2.5V基准源
- 电流传输比（CTR）为100%至200%
- 2,500V RMS隔离电压
- 获UL认证，认证号E90700，第2卷
- 获BSI认证，认证号8661、8662
- 获VDE认证，认证号136616
- 获CSA认证，认证号1113643
- 低温度系数，最大50 ppm/℃
- FOD2742A：容差0.5%；FOD2742B：容差1%；FOD2742C：容差2%
商品特性
- 单封装内集成光耦合器、精密基准源和误差放大器
- 2.5V基准源
- 电流传输比（CTR）为100%至200%
- 2,500V RMS隔离电压
- 获UL认证，认证号E90700，第2卷
- 获BSI认证，认证号8661、8662
- 获VDE认证，认证号136616
- 获CSA认证，认证号1113643
- 低温度系数，最大50 ppm/℃
- FOD2742A：容差0.5%；FOD2742B：容差1%；FOD2742C：容差2%
应用领域
- 电源调节
- 直流-直流转换器
