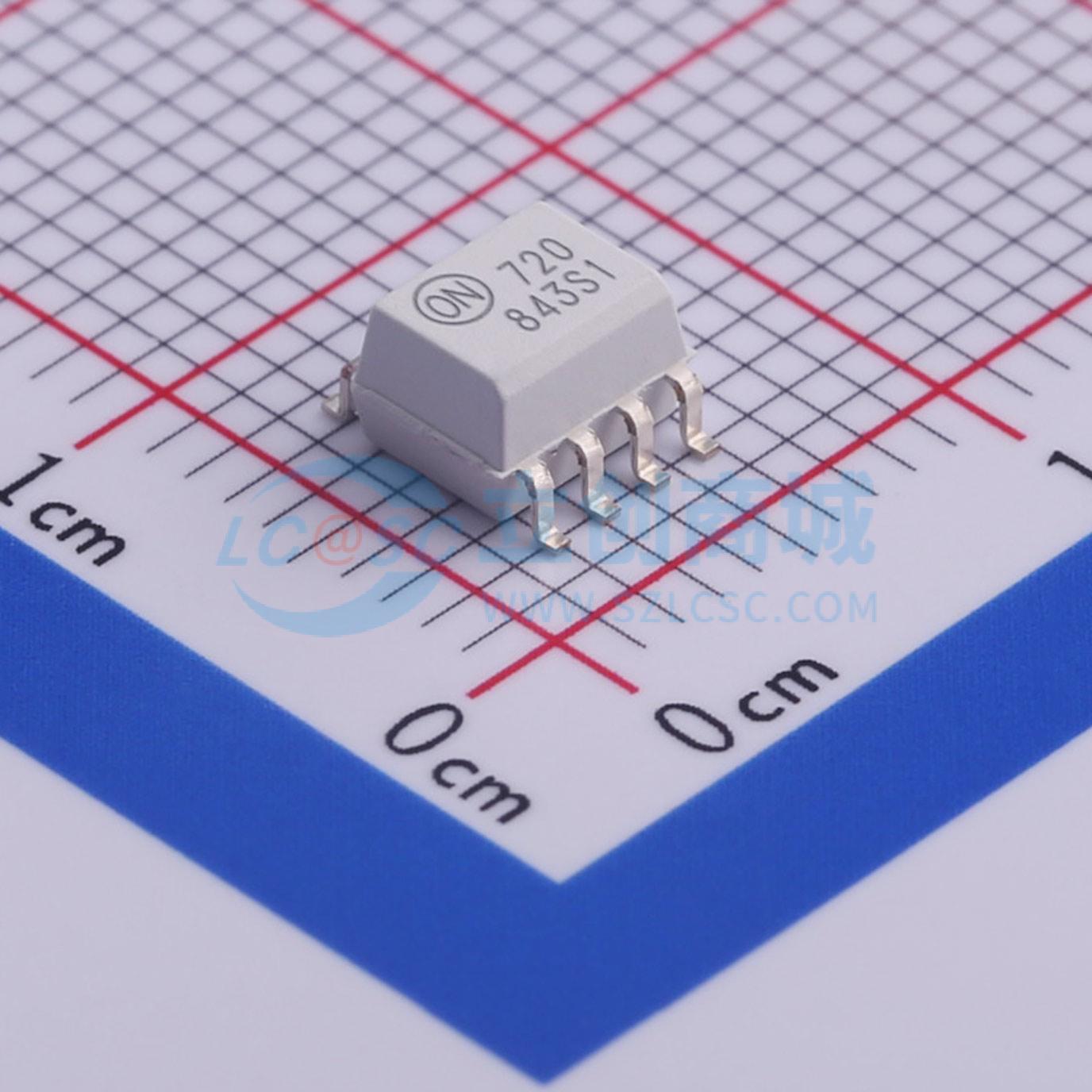

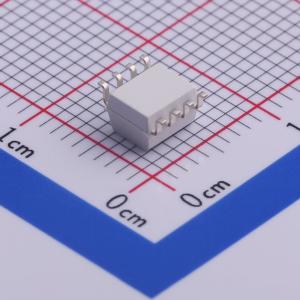

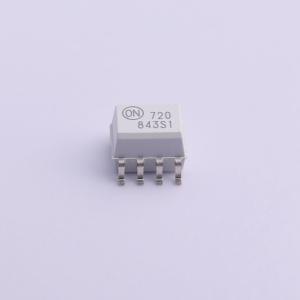

FOD0720

描述: FOD0721/0720/0710 系列利用安森美半导体的专利共面封装技术 Optoplanar 和优化的集成电路设计，可实现最低 20 kV/μs 的共模干扰抑制 (CMR) 等级。此类高速逻辑门极光耦合器由与 CMOS 检测器集成电路耦合的 CMOS 集成电路驱动的高速 AlGaAs LED 组成，该检测器集成电路包括集成光电二极管、高速互阻抗放大器和带有输出驱动器的电压比较器。该 CMOS 技术与高能效 LED 进行耦合，实现了低能耗以及极高速（40ns 传播延迟、6ns 脉冲宽度失真）。此类器件采用紧凑型 8 引脚小外形封装。
品牌名称: onsemi(安森美)
商品型号: FOD0720
商品编号: C463016
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.33克(g)

商品参数

商品概述

FOD0721/0720/0710系列利用专有共面封装技术Optoplanar和优化的IC设计，保证最低20kV/µs的共模噪声抑制（CMR）额定值。这些高速逻辑门光耦合器由CMOS IC驱动的高速AlGaAs LED和CMOS探测器IC组成，包括集成光电二极管、高速跨阻放大器和带输出驱动器的电压比较器。CMOS技术与LED的高效率相结合，实现了低功耗和非常高的速度（40ns传播延迟，6ns脉冲宽度失真）。这些器件采用紧凑的8引脚小外形封装。

应用领域

工业现场总线通信 – Profibus、设备网络（DeviceNet）、控制器局域网（CAN）、RS485
可编程逻辑控制
隔离数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	40kV/us

	属性	参数值
	传输速率	25Mbps
	通道数	1
	工作温度	-40℃~+100℃
	传播延迟 tpLH	40ns
	传播延迟 tpHL	40ns
