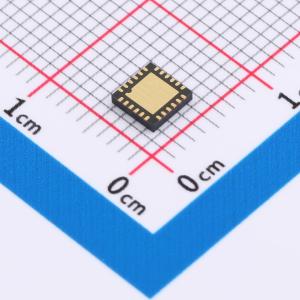

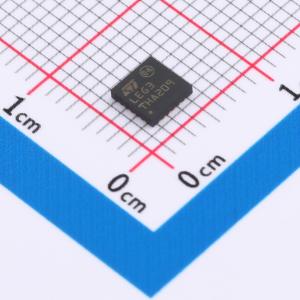

温馨提醒：图片仅供参考，商品以实物为准

STDRIVE101

三路半桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STDRIVE101是一款低压栅极驱动器，适用于驱动三相无刷电机。它是一款单芯片，带有三个用于N沟道功率MOSFET的半桥栅极驱动器。每个驱动器的电流能力为600 mA（灌电流/拉电流）
品牌名称: ST(意法半导体)
商品型号: STDRIVE101
商品编号: C2969847
商品封装: VFQFPN-24(4x4)
包装方式: 托盘
商品毛重: 5.51克(g)

商品参数

商品概述

一款适用于驱动三相无刷电机的低压栅极驱动器。它是一款单芯片，带有三个用于N沟道功率MOSFET的半桥栅极驱动器。每个驱动器的电流能力为600 mA（灌电流/拉电流）。它集成了一个低压差线性稳压器，通过自举电路为低端和高端栅极驱动器生成电源电压。该器件在低端和高端部分均提供欠压锁定（UVLO）功能，防止功率开关在低效率或危险条件下工作。控制逻辑支持两种输入策略（高端和低端或使能和PWM驱动信号）。驱动方式根据DT/MODE引脚进行选择。在这两种情况下，通过互锁或内部生成的死区时间来确保防止交叉导通。它还具备针对每个外部MOSFET的VDS监测保护、热关断功能，并且可以进入待机模式以降低功耗。该器件提供VFQFPN 4x4 24引脚封装选项。

商品特性

工作电压范围为5.5至75 V
600 mA灌电流/拉电流能力
3.3 V和5 V控制逻辑
两种输入策略：带可调死区时间生成的ENx/INx；带互锁的INHx/INLx
所有通道的传播延迟匹配
极短的传播延迟：40 ns
集成自举二极管
12 V LDO线性稳压器（最大50 mA）
每个外部MOSFET均有嵌入式VDS监测器
过流比较器
欠压锁定和热关断保护
用于低电流消耗运行的待机模式

应用领域

家庭自动化和家电
电动自行车
电动工具
风扇和泵
工业自动化
纺织机械
游戏设备和游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	灌电流(IOL)	600mA
	拉电流(IOH)	600mA
	工作电压	5.5V~75V

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2V~5V
	输入低电平(VIL)	0V~800mV
	静态电流(Iq)	1.7mA
