温馨提醒：图片仅供参考，商品以实物为准

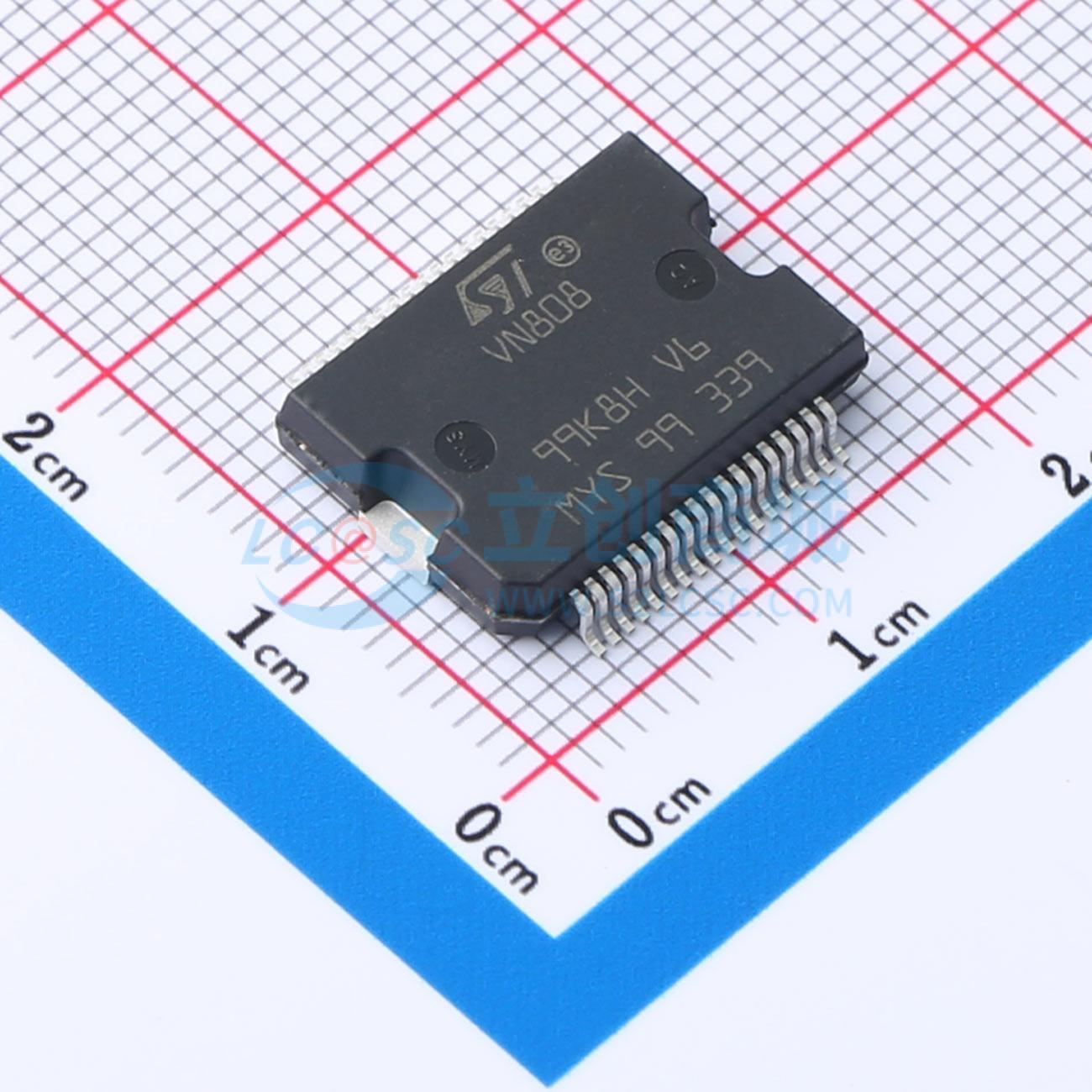

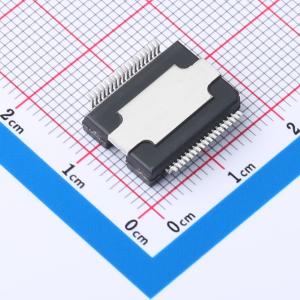

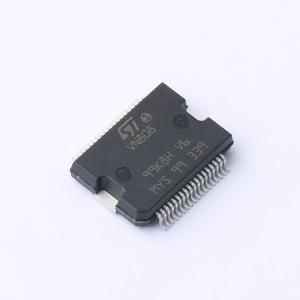

VN808-32-E
八路高端驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VN808 E和VN808 32 E是采用VIPower M0 3技术实现的单片器件，旨在驱动一侧接地的任何类型负载。有源电流限制与热关断及自动重启功能相结合，可保护器件免受过载影响。在过载条件下，通道会自动关断并再次开启，以使结温保持在TJSD和TR之间
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN808-32-E
- 商品编号
- C2970226
- 商品封装
- PowerSO-36
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | - | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 10.5V~45V | |
| 上升时间(tr) | 50us |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 75us | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 150uA | |
| 功能特性 | 使能关断 |
商品概述
VN808-E和VN808-32-E是采用VIPower M0-3技术的单片器件，旨在驱动一侧接地的各类负载。主动电流限制结合热关断和自动重启功能，可保护器件免受过载影响。在过载条件下，通道会自动关闭并重新开启，以将结温维持在T_JSD和T_R之间。如果该条件导致壳温达到T_CSD，过载通道将关闭，仅当壳温降至T_CR以下时才会重启。未过载的通道继续正常工作。当接地引脚断开时，器件会自动关闭。该器件特别适用于符合IEC 61131标准的工业应用。
商品特性
- Vcc/2兼容输入
- 结温过热保护
- 通道热独立的壳温过热保护
- 电流限制
- 短路负载保护
- 欠压关断
- 接地丢失保护
- 极低待机电流
- 符合61000-4-4 IEC测试，最高达4 kV
应用领域
- 符合IEC 61131标准的工业应用
