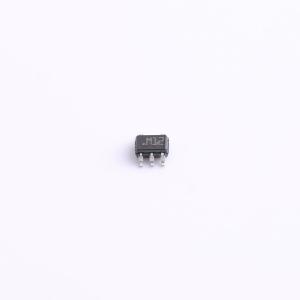

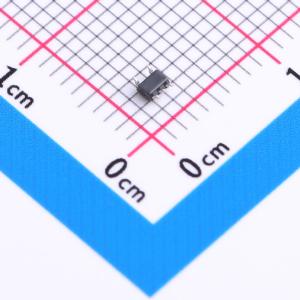

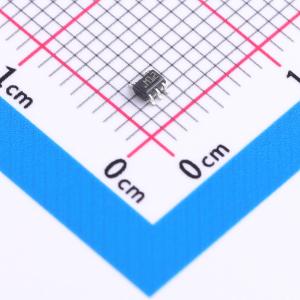

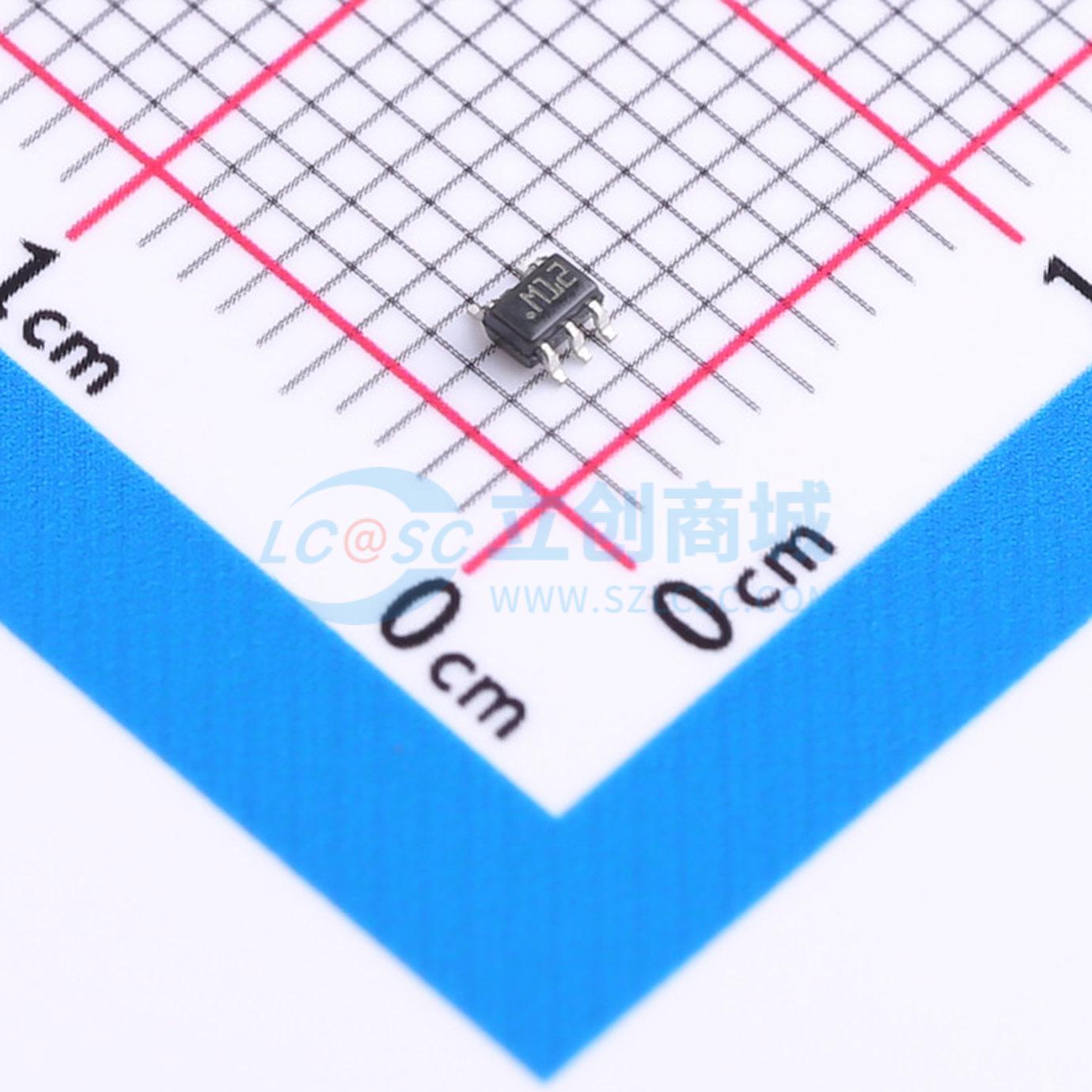

EMIF01-10005W5
带防静电保护的EMI滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2线EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF01-10005W5
- 商品编号
- C2970251
- 商品封装
- SOT-323-5L
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 滤波器阶数 | 2 | |
| 阻值 | 100Ω | |
| 容值 | 50pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 衰减值 | 24dB@900MHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
EMIF01-10005W5是一款高度集成的阵列，旨在抑制所有受电磁干扰系统中的EMI/RFI噪声。此外，该滤波器包含ESD保护电路，可防止受保护设备在遭受高达15kV的ESD浪涌时损坏。
商品特性
- 相比分立解决方案具有成本效益
- 双向低通EMI滤波器
- ESD抑制效率高
- 高密度电路板设计灵活性高
- PCB空间占用非常低，通常为4.2mm²
- 单片集成提供高可靠性
- 符合IEC1000-4-2标准，支持15kV空气放电和8kV接触放电
- 采用SOT323-5L封装
- 作为低通滤波器，具有截止频率、插入损耗、高频抑制等参数
- 在900MHz GSM频率下的信号抑制约为-24dB
- ESD保护基于钳位器件，公式为VCL = VBR + Rd × IPP
- ESD保护分为两级配置，使输出电压在Vout电平非常低
- 在VG=8kV、RG=330Ω（IEC1000-4-2标准）、VBR=7V（典型值）时，Vin=31.2V，Vout=7.3V
- 对正负ESD浪涌均有效，负浪涌时钳位接近地电压
- 数字串扰方面，0到5V信号、3ns上升时间时，受干扰线的影响小于100mV峰峰值，无数据干扰
- 模拟串扰方面，在模拟信号常用频率范围（高达100MHz）内，受干扰线的影响小于-43dB
应用领域
- 计算机和打印机
- 通信系统
- 手机
- MCU板
