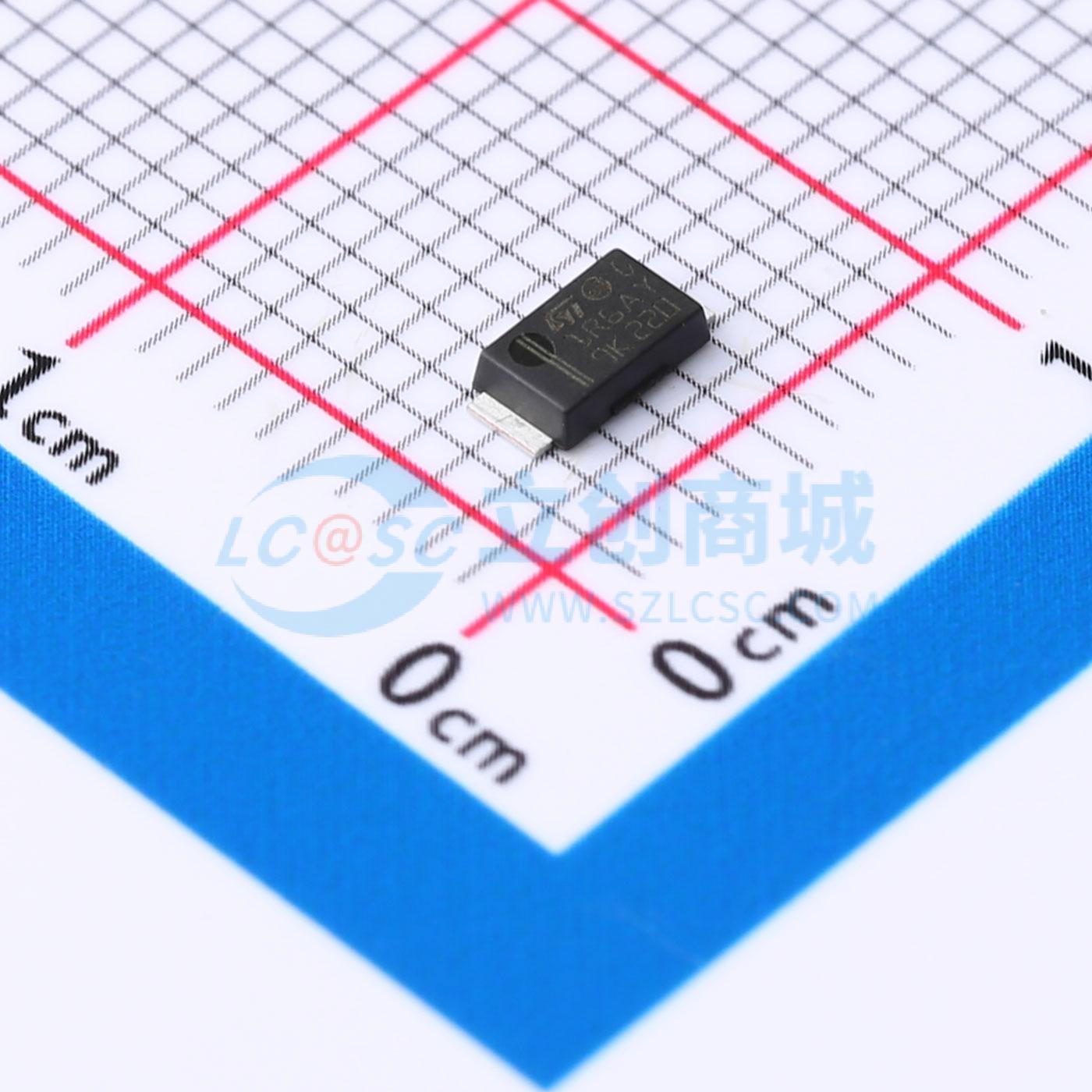

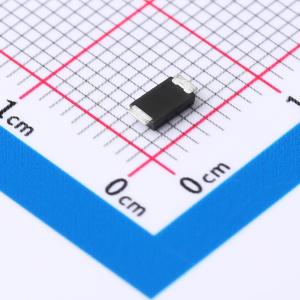

温馨提醒：图片仅供参考，商品以实物为准
STTH1R06AFY
600V 1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级600 V、1 A SOD128Flat Turbo 2超快高压整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1R06AFY
- 商品编号
- C2970265
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.9V@1A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA@600V | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH1R06AFY是一款超快恢复功率整流器，专用于汽车应用中的能量回收，采用SOD128Flat封装以节省空间。它特别设计用于能量回收模块中的钳位功能。正向压降与恢复时间之间的平衡提供了优化的性能。评估传导损耗时，使用以下公式：P = 1.1 × I_F(AV) + 0.30 × I_F²(RMS)
商品特性
- AEC-Q101合格
- 超快恢复
- VRRM 600V（在-40℃时）
- 低功耗损失
- 高浪涌能力
- 低漏电流
- 高结温
- PPAP能力
- ECOPACK®2兼容组件
应用领域
- 反向极性保护
- 钳位功能
- 升压二极管
- PFC
