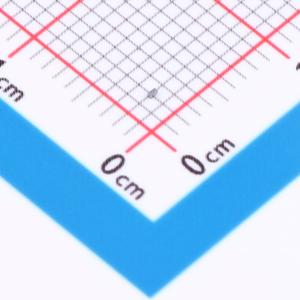

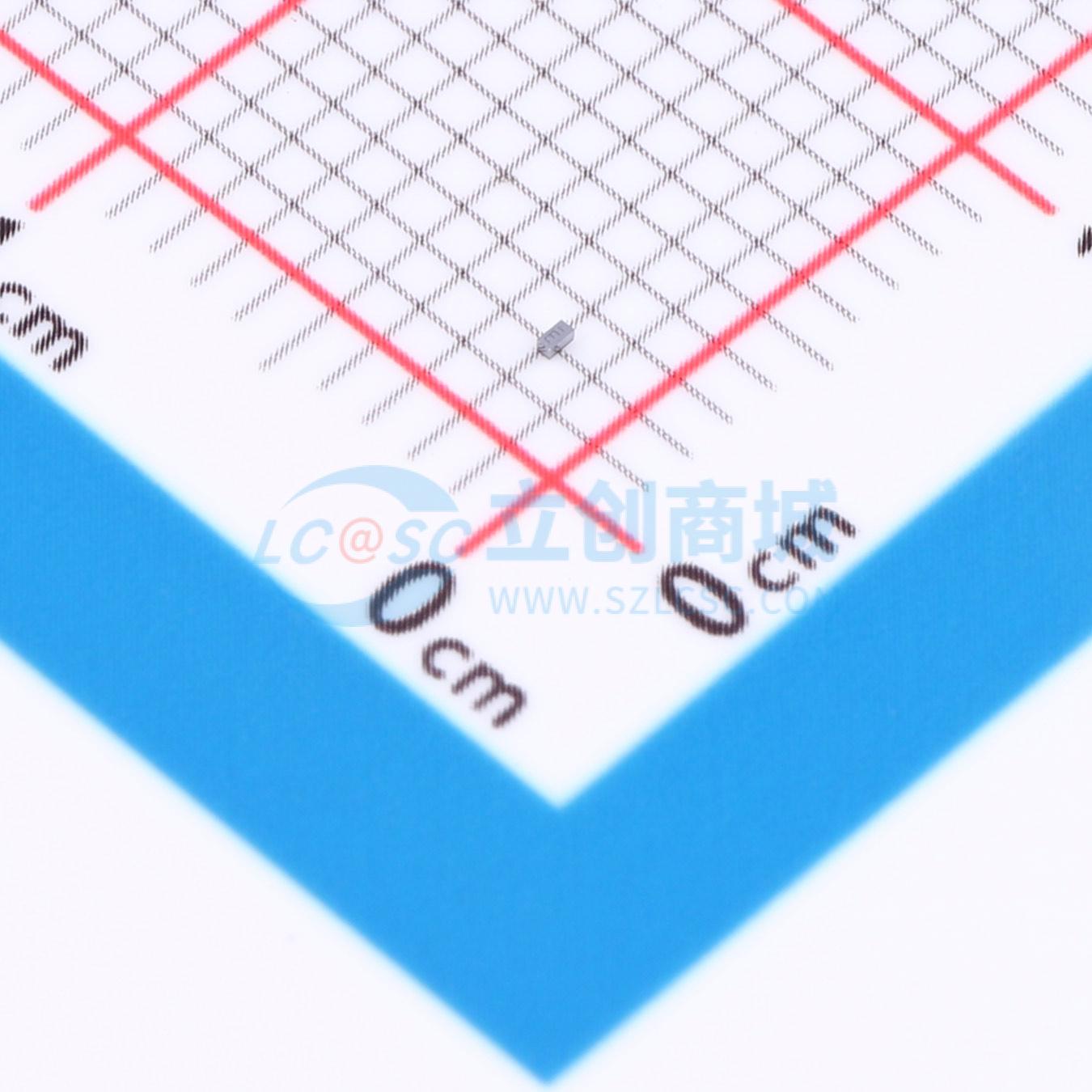

温馨提醒：图片仅供参考，商品以实物为准
ESDALC8-1BF4
单线双向防静电保护 双向ESD 6V截止 峰值脉冲电流：8.6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低钳位单线双向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALC8-1BF4
- 商品编号
- C2970270
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 8.6A@8/20us | |
| 峰值脉冲功率(Ppp) | 165W | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
ESDALC8-1BF4是一款双向单线路TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。 该器件非常适合既需要节省电路板空间又需要高保护效率的应用。由于具备强大的IPP能力，这款二极管还可用于Vbus保护。
商品特性
- 低钳位电压：16 V（IEC 61000-4-2接触放电8 kV，30 ns时）
- 双向器件
- 低漏电流
- 0201封装
- 超小PCB面积：0.18 mm²
- 符合ECOPACK 2标准的元件
应用领域
- 智能手机、移动电话及配件
- 平板电脑、个人电脑、上网本和笔记本电脑
- 便携式多媒体设备及配件
- 数码相机和摄像机
- 通信和高度集成系统
