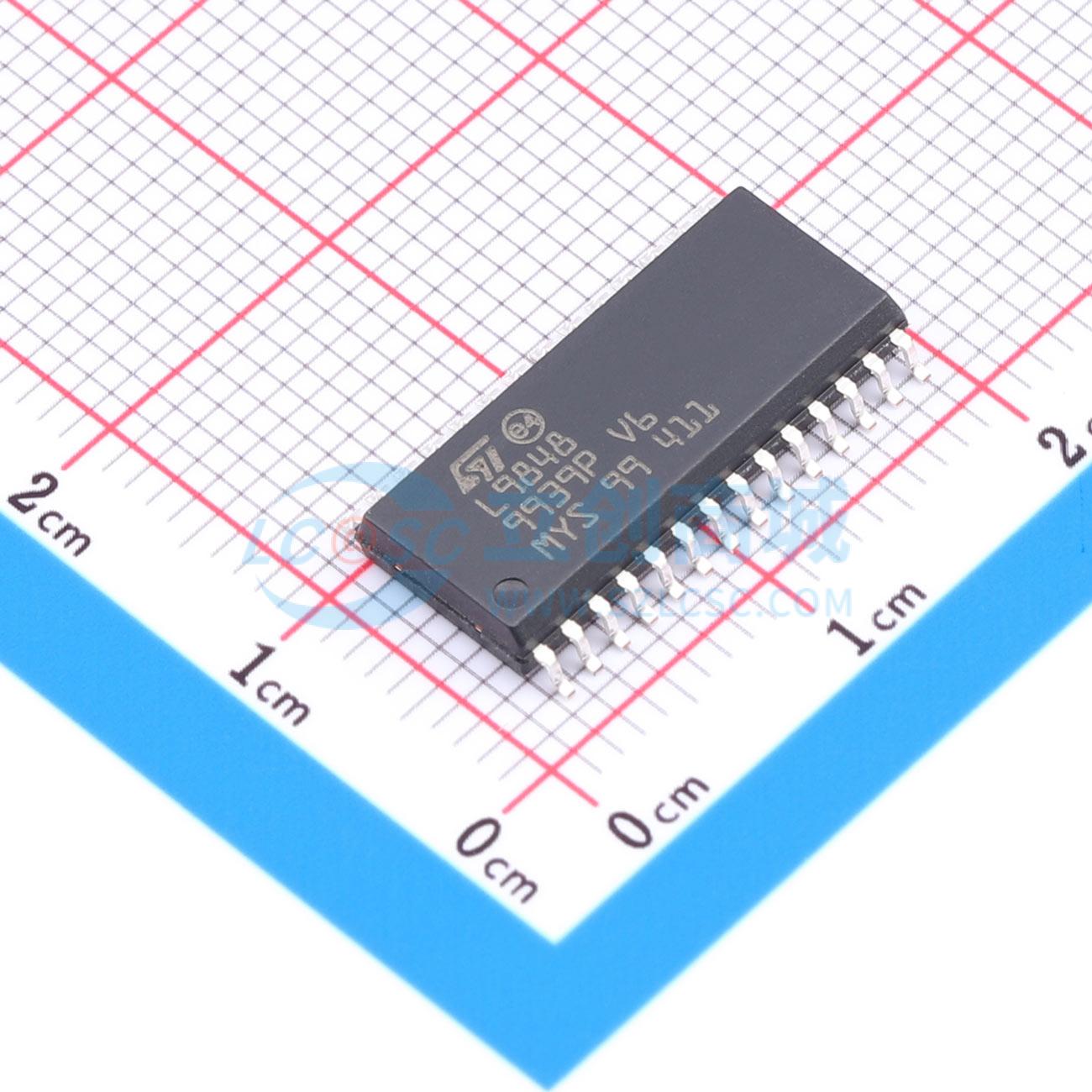

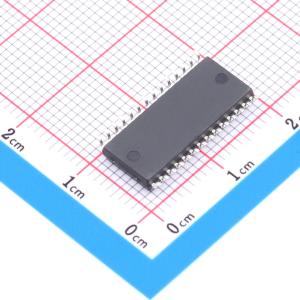

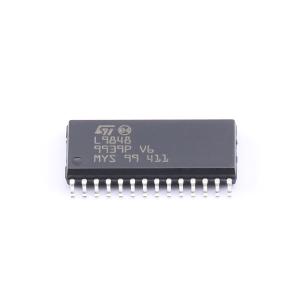

温馨提醒：图片仅供参考，商品以实物为准

L9848TR

描述: 八通道可配置低/高边驱动器
品牌名称: ST(意法半导体)
商品型号: L9848TR
商品编号: C2970257
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 0.9075克(g)

商品参数

商品概述

L9848集成电路是一款高度灵活的单片式中等电流输出驱动器，集成了2个专用低端输出（输出7 - 8）和6个可任意组合用作内部低端或高端驱动器的输出（输出1 - 6）。此外，2个输出能够通过外部引脚进行PWM控制（输出5 - 6）。集成的标准串行外设接口（SPI）可控制所有输出并提供诊断信息。集成的钳位电路、波形整形、正负电压瞬变保护以及所有输出的热关断功能，使其在汽车和工业领域拥有广泛的应用。

商品特性

最多可配置6个高端驱动器，RDSON = 最大值1.5 Ω（结温Tj = 25 ℃时）
每个输出的电流限制最小值为0.8 A
电源电压4.75 V至5.25 V
输出电压钳位最小值35 V（低端模式）；输出电压钳位 -30 V（高端模式）
用于数据通信的SPI接口
2个输出的额外PWM输入
所有输出的热关断功能
关断模式下的开路负载检测
输出的反接电池保护（环境）；高端配置输出的接地断开保护

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关；低侧开关
	通道数	8
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	-
	工作电压	4.75V~5.25V
	导通电阻	1.5Ω
	工作温度	-40℃~+150℃
