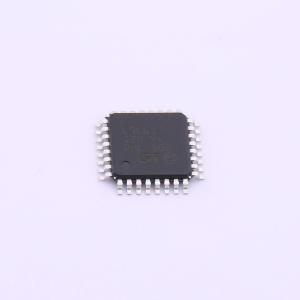

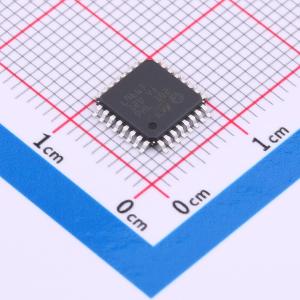

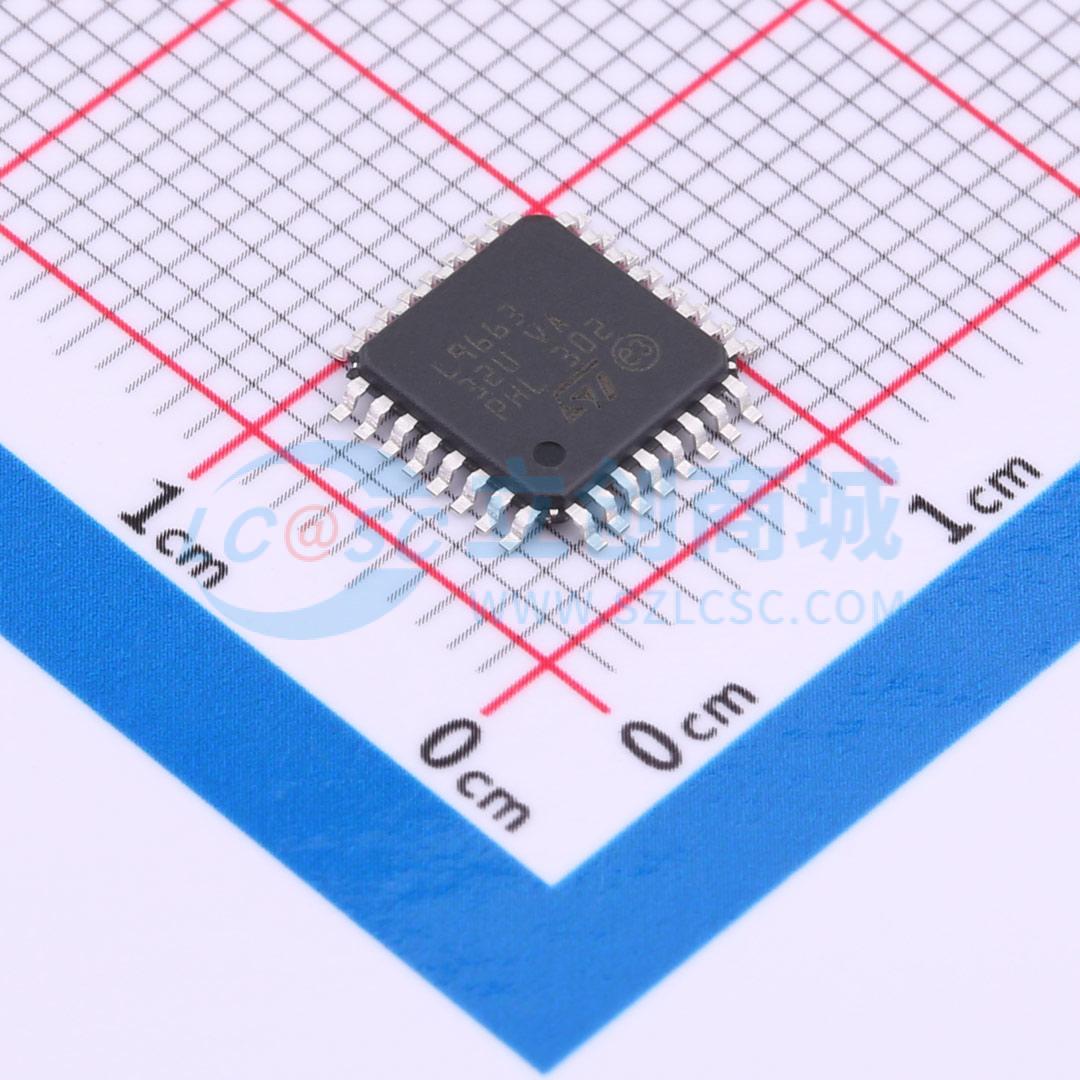

L9663-TR
汽车PSl5收发器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于汽车传感器应用的外围传感器接口，提供多种传感器应用的通用和灵活解决方案。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9663-TR
- 商品编号
- C2970261
- 商品封装
- TQFP-32
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 数据速率 | 189Kbps | |
| 工作电压 | 4.8V~35V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+140℃ | |
| 通道数 | 2 |
商品概述
外设传感器接口（PSl5）是一种用于汽车传感器应用的接口。PSl5是基于现有外设传感器接口的开放标准，为多种传感器应用提供了通用且灵活的解决方案。 PSl5接口支持异步或同步操作以及不同的总线模式。该器件与v1.3和v2.x版本的PSI5兼容（本文件中规定了相关限制）。它可在较宽的传感器供电电流范围内工作，并支持可变的数据字长（8至28位）。 传感器通过同一根线连接到ECU，实现电源供应和数据传输。收发器IC为传感器提供预稳压电压，并读取传输的传感器数据。 PSl5接口支持点对点连接或总线模式。
商品特性
- 通过AEC - Q100认证
- 双通道PSl5收发器，兼容1.3版和2.x版曼彻斯特编码数字数据传输
- 高达125 kbps的数据传输速度（可选83.3 kbps和189 kbps）
- 高EMC抗扰度和低辐射
- 用于同步脉冲的自举电路
- 接口引脚的电流限制和电压钳位
- 采用扩频方法进行预稳压的集成电荷泵级
- 用于高精度定时控制的集成FLL模块
- 反向电压保护结构
