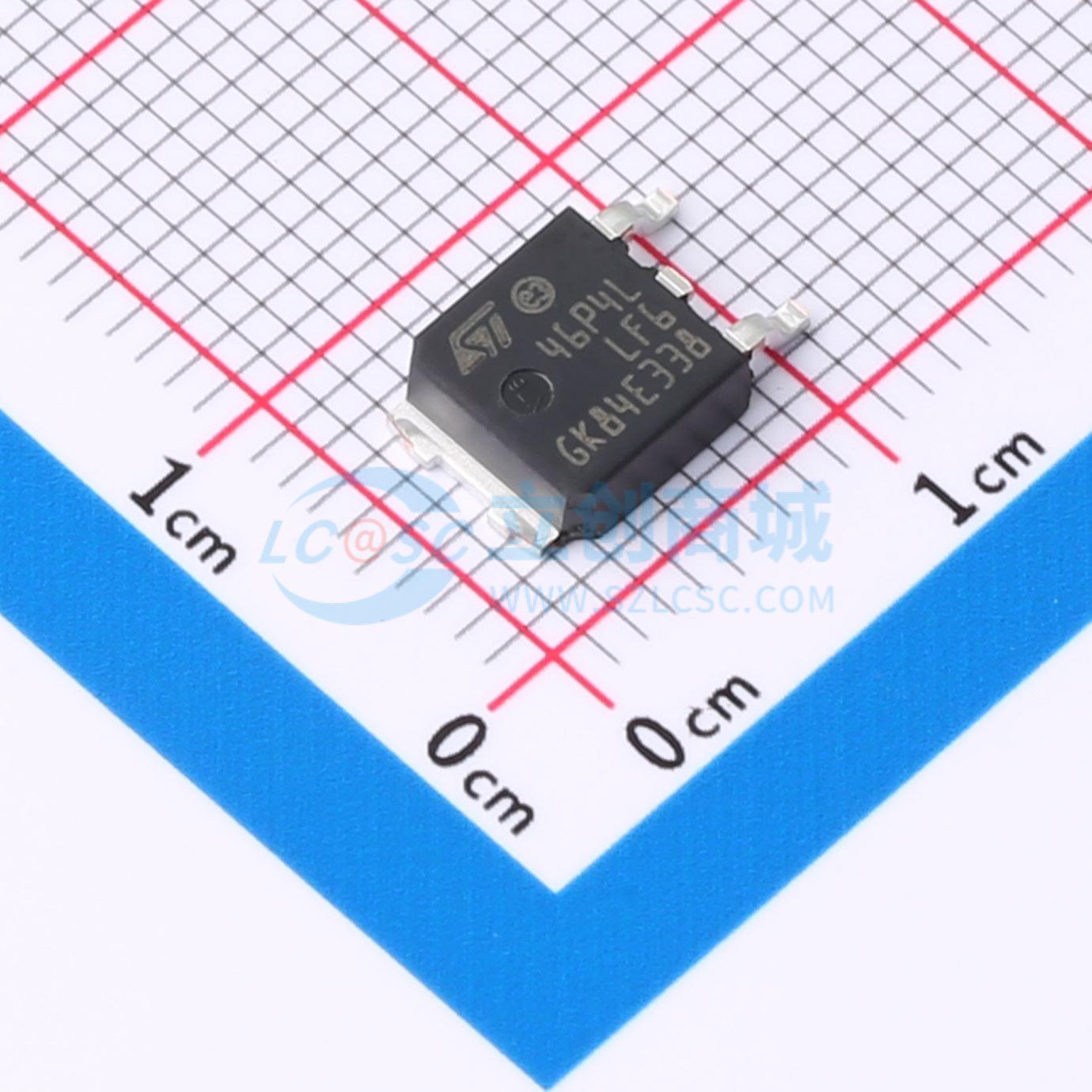

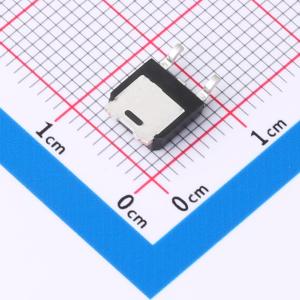

温馨提醒：图片仅供参考，商品以实物为准
STD46P4LLF6
1个P沟道 耐压:40V 电流:46A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道40 V、0.0125 Ohm典型值、46 A STripFET F6功率MOSFET，DPAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD46P4LLF6
- 商品编号
- C2970234
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.403333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 46A | |
| 导通电阻(RDS(on)) | 12.5mΩ@10V | |
| 耗散功率(Pd) | 70W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 34nC@4.5V | |
| 输入电容(Ciss) | 3.525nF | |
| 反向传输电容(Crss) | 238.5pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 344pF |
商品概述
该器件是采用MDmesh M2技术开发的N沟道功率MOSFET。得益于其条形布局和改进的垂直结构，该器件具有低导通电阻和优化的开关特性，使其适用于要求最为严苛的高效转换器。
商品特性
- 极低的导通电阻
- 极低的栅极电荷
- 高雪崩耐用性
- 低栅极驱动功率损耗
应用领域
- 开关应用
