温馨提醒：图片仅供参考，商品以实物为准

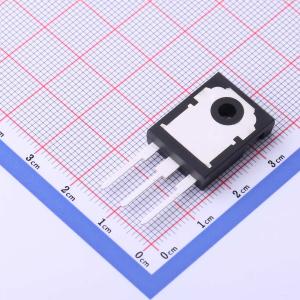

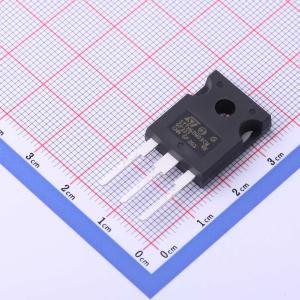

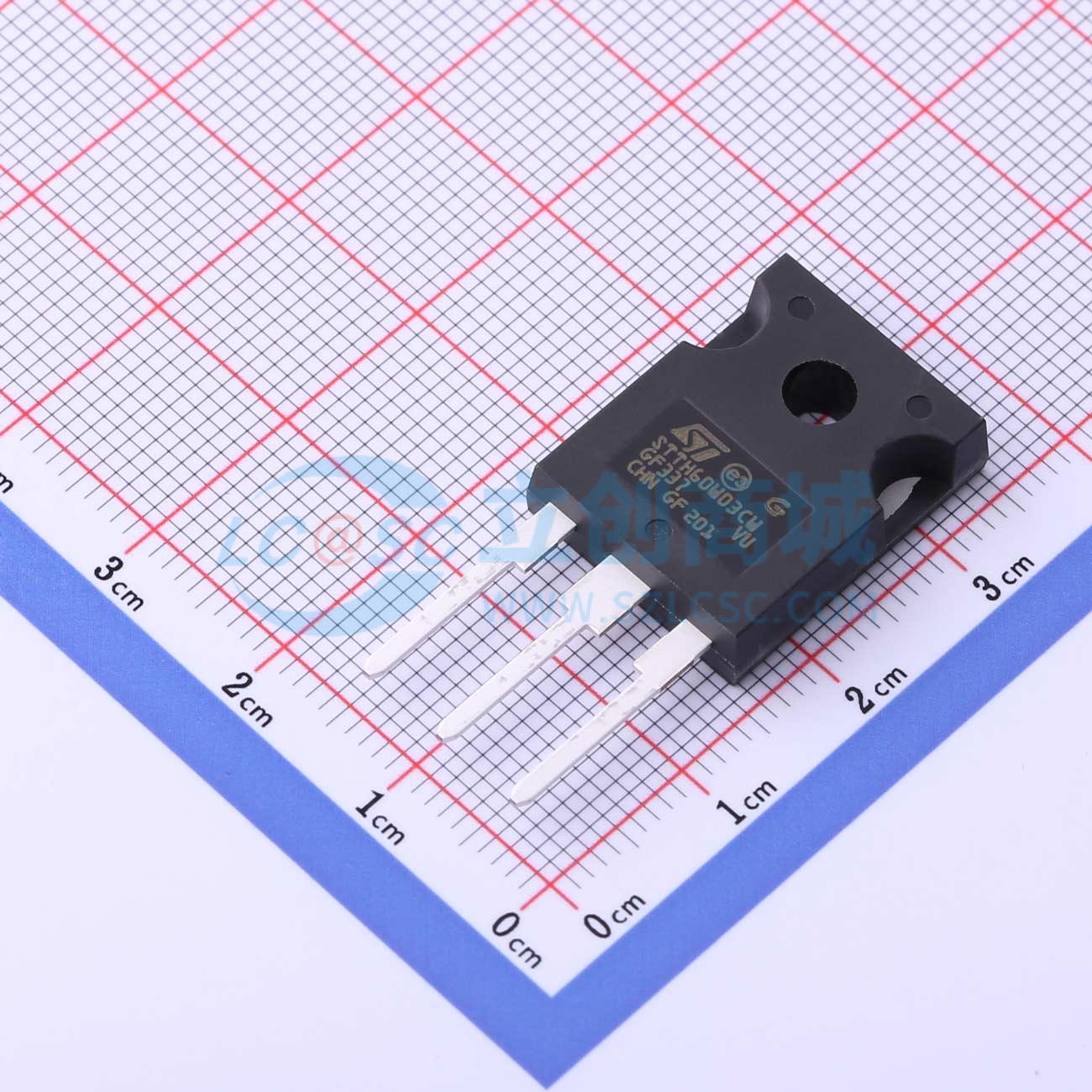

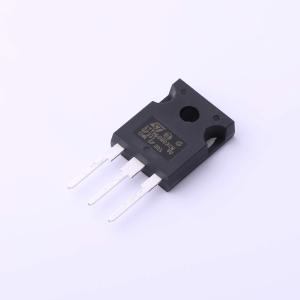

STTH60W03CW
耐压:300V 电流:30A 反向恢复时间：25ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300 V、60 A双路超高速整流二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH60W03CW
- 商品编号
- C2970237
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.45V@30A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@300V | |
| 反向恢复时间(Trr) | 25ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 280A |
商品概述
STTH60W03C采用ST 300V技术，特别适用于MIG/MMA/TIG焊接机次级阶段的DC/DC和DC/AC转换器。该器件采用TO-247封装，为焊接机及工业应用提供高功率集成能力。
商品特性
- 超快开关速度
- 低反向电流
- 低热阻
- 降低的开关损耗
- 符合ECOPACK®2标准
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.8 N·m（TO-247）
- 最大扭矩值：1.0 N·m（TO-247）
应用领域
- MIG/MMA/TIG焊接机次级阶段DC/DC转换器
- MIG/MMA/TIG焊接机次级阶段DC/AC转换器
- 焊接机应用
- 工业应用
