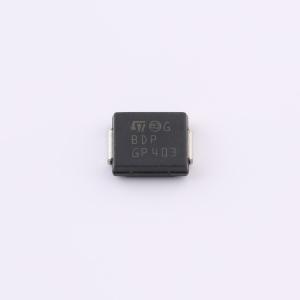

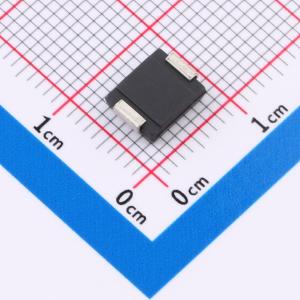

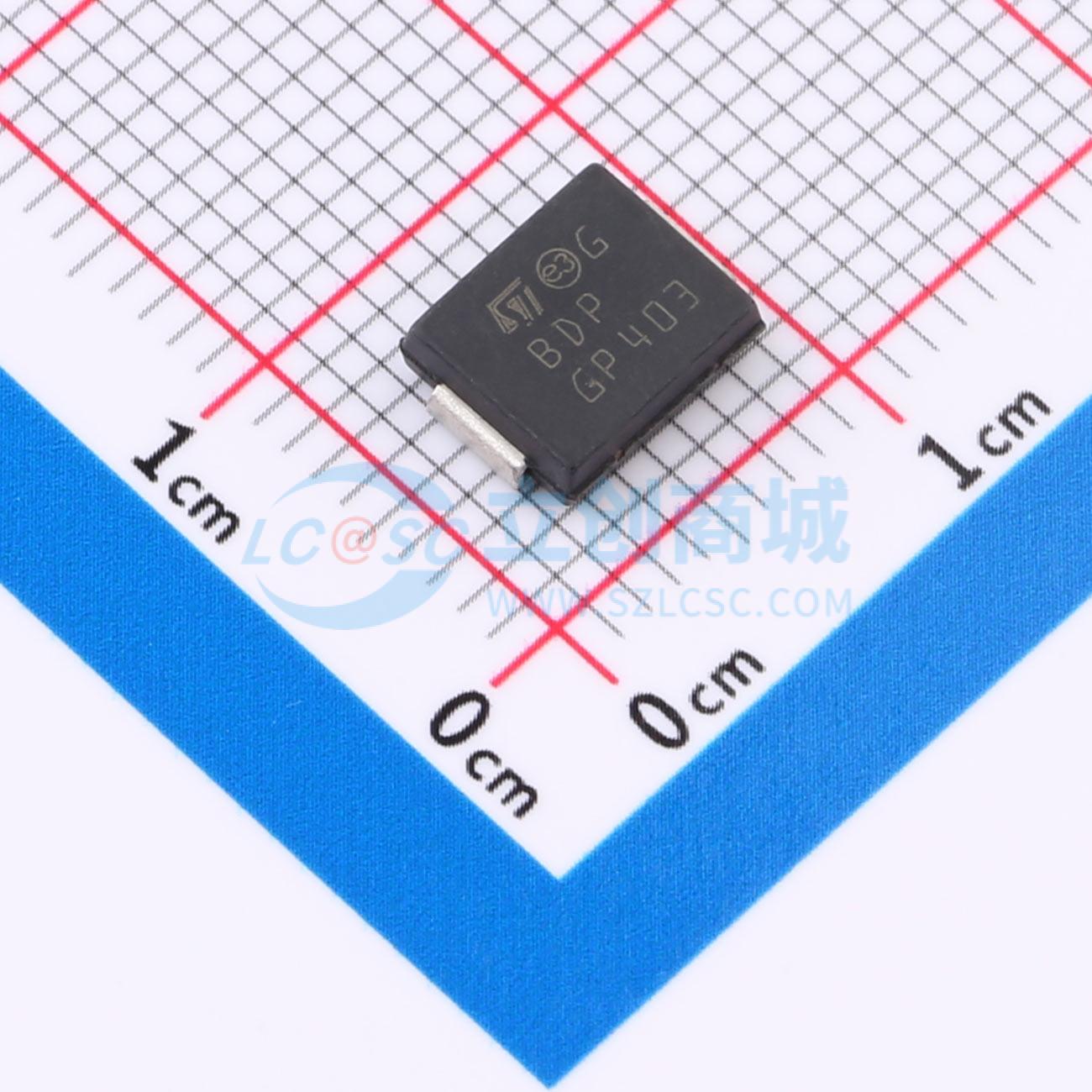

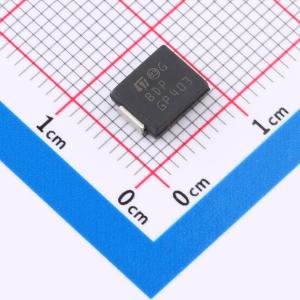

SM15T10CA
双向 8.55V 538A@8/20us
- 描述
- 旨在根据 IEC 61000-4-2、MIL STD 883 Method 3015 保护敏感设备免受静电放电，以及诸如 IEC 61000-4-4 和 5 等电气过应力的影响。用于低于 1500 W 10/1000 μs 的浪涌。这种平面技术使其与需要低泄漏电流和高结温的高端设备和 SMPS 兼容，以提供长期的可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM15T10CA
- 商品编号
- C2970230
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8.55V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 538A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM15T瞬态电压抑制（TVS）二极管系列旨在根据IEC 61000 - 4 - 2、MIL STD 883 Method 3015标准保护敏感设备免受静电放电影响，并能抵御如IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准下的电气过应力。它们适用于1500W（10 / 1000 μs）以下的浪涌保护。 这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以长期提供可靠性和稳定性。
商品特性
- 峰值脉冲功率：1500W（10/1000 μs），最高可达10kW（8/20 μs）
- 关断电压范围：5V至188V
- 单向和双向类型
- 低漏电流：25°C时为0.2μA
- 最高工作结温（Tj）：150°C
- 最高结温（Tj）下的高功率能力：最高可达1250W（10/1000 μs）
- 引脚处理：雾锡电镀
- 符合UL94 V0标准
- J - STD - 020潮湿敏感度等级1
- 符合J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750 Method 2026标准
- JESD - 201 2级晶须测试
- 符合IPC7531焊盘布局和JEDEC注册封装外形
- UL 497B文件编号：QVGQ2.E136224
- IEC 61000 - 4 - 4 4级：4kV
- IEC 61000 - 4 - 2，C = 150pF，R = 330Ω，超过4级：30kV（空气放电），30kV（接触放电）
