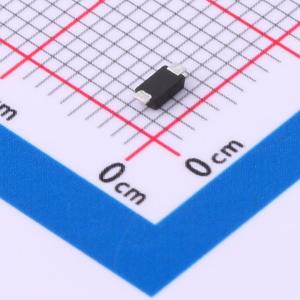

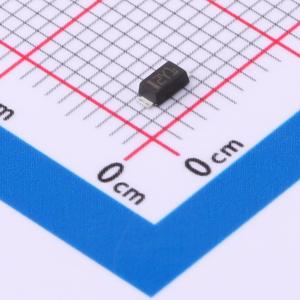

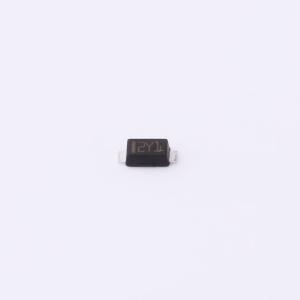

温馨提醒：图片仅供参考，商品以实物为准
STPS2H100ZFY
电压:100V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级100 V、2 A SOD123Flat功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2H100ZFY
- 商品编号
- C2969868
- 商品封装
- SOD-123F
- 包装方式
- 编带
- 商品毛重
- 0.0589克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 960mV@4A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 1uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
单芯片肖特基整流器，采用SOD123Flat封装，特别适用于表面贴装，适用于汽车应用。评估传导损耗可使用以下公式：P = 0.57 × I_F(AV) + 0.065 × I_F²(RMS)
商品特性
- AEC-Q101认证
- 高结温能力
- 低漏电流
- 可忽略的开关损耗
- 雪崩能力已指定
- ECOPACK®2合规组件
- PPAP能力
应用领域
- 汽车应用（如照明、柴油喷射、发动机控制单元）
- 高频转换器
- 续流和反向极性保护
