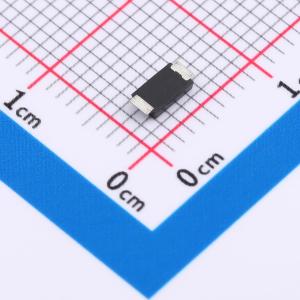

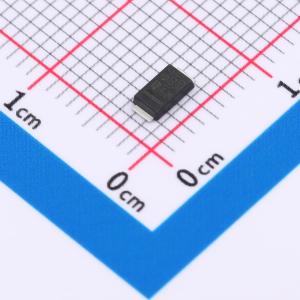

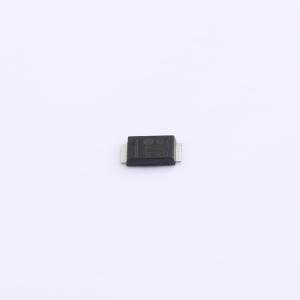

温馨提醒：图片仅供参考，商品以实物为准
STPS3H100AFY
电压:100V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级100 V、3 A SOD128Flat功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3H100AFY
- 商品编号
- C2970091
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 760mV@3A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 1.5uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
这款高压肖特基势垒整流器采用SOD128Flat封装，适用于高频微型开关模式电源以及汽车应用中的板载DC-DC转换器。评估传导损耗可使用以下公式：P = 0.54 × I_F(AV) + 0.023 × I_F²(RMS)。
商品特性
- 可忽略的开关损耗
- 高结温能力
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 雪崩规格
- ECOPACK®合规组件
- AEC-Q101合规
- PPAP能力
- VRRM在-40至175℃范围内有保证
应用领域
- 高频微型开关模式电源
- 汽车应用中的板载DC-DC转换器
