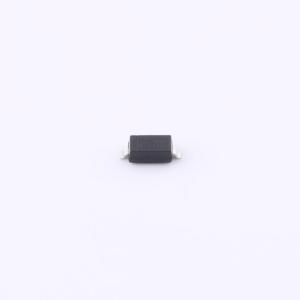

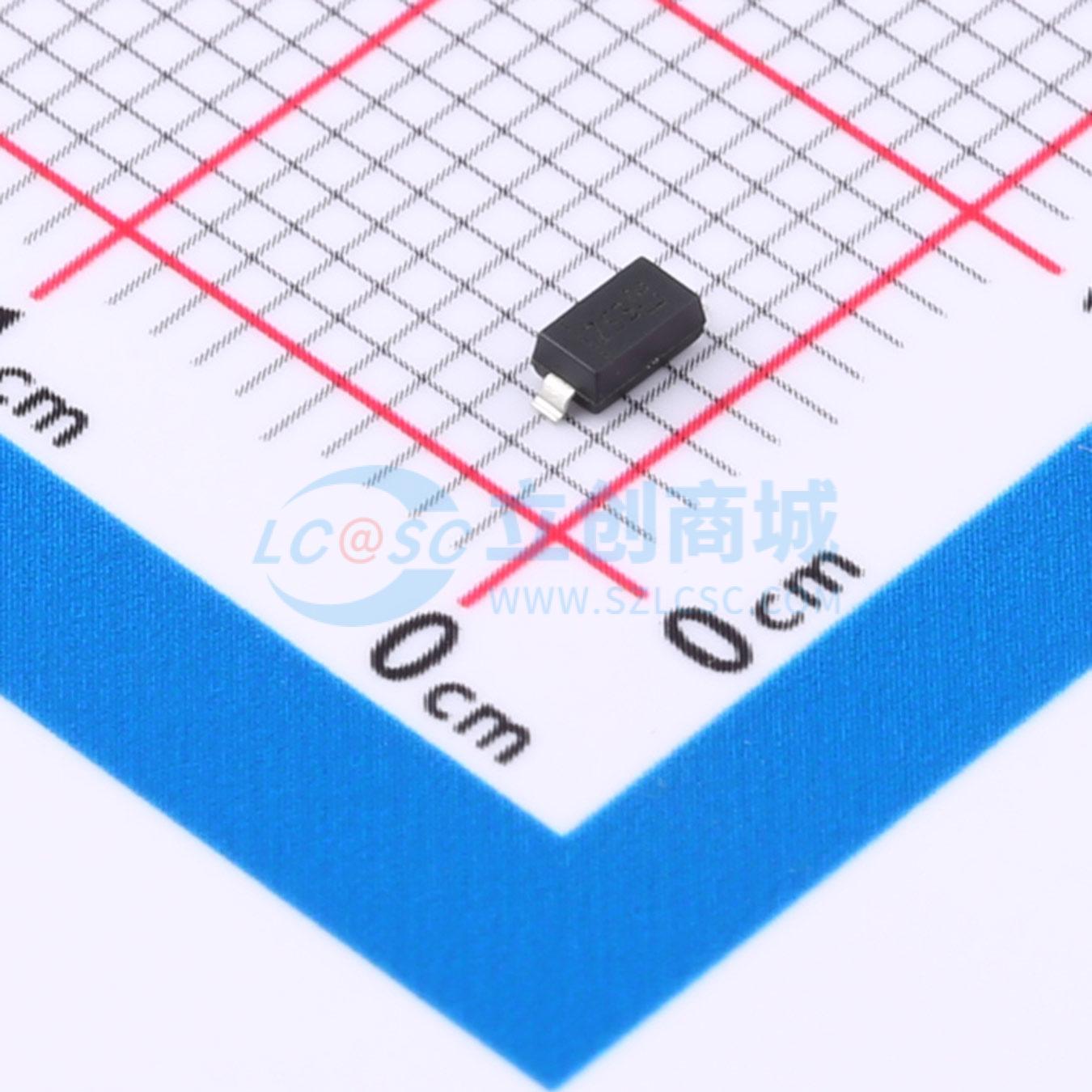

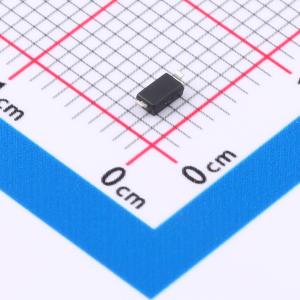

温馨提醒：图片仅供参考，商品以实物为准
STPS0530Z
电压:30V 电流:500mA
- 描述
- 单肖特基整流器适用于开关电源和高频 DC-DC 转换器。采用 SOD-123 封装，该器件适用于低压、高频逆变器、续流和极性保护应用。由于封装尺寸小，该器件符合 GSM 和 PCMCIA 要求。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS0530Z
- 商品编号
- C2970204
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.018889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 430mV@500mA | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 500mA | |
| 反向电流(Ir) | 130uA@30V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 5.5A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用SOD-123封装，适用于低压、高频逆变器、续流和极性保护应用。由于封装尺寸小，该器件满足GSM和PCMCIA要求。环氧树脂符合UL94 V0标准。色带表示阴极。
商品特性
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度极快
- dPtot/dTj <1/Rth(j-a)（避免单独散热片上二极管热失控的条件）
- PCB上铜面积S=2.5mm²
- 脉冲测试：tp=5ms，δ<2%
- 脉冲测试：tp=380μs，δ<2%
- 最大导通损耗计算公式：P=0.23×IF(AV)+0.18IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
- GSM
- PCMCIA
