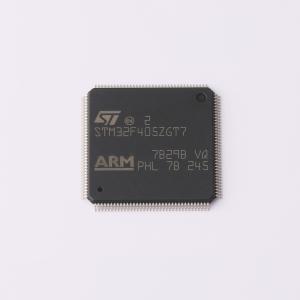

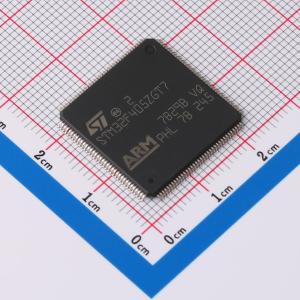

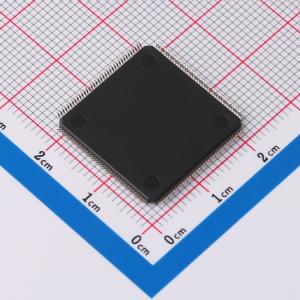

STM32F405ZGT7

Arm® 32 位 Cortex®-M4 CPU 系统概述

核心特性：

• 处理器：Arm Cortex-M4 带浮点单元（FPU）
• 执行速度：高达 168 MHz
• 加速器：自适应实时加速器（ART 加速器），实现从闪存 0 等待状态执行
• 性能指标：210 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）
• 内存保护：集成内存保护单元
• 指令集：支持 DSP 指令，增强信号处理能力

内存：

• 闪存：高达 1 Mbyte
• SRAM：高达 192+4 Kbytes，包括 64 Kbyte 的核心耦合内存（CCM）
• OTP 内存：512 字节
• 静态内存控制器：支持 Compact Flash、SRAM、PSRAM、NOR 和 NAND 内存

接口和通信：

• LCD 接口：并行接口
• 时钟、复位和电源管理：支持 1.8 V 至 3.6 V 应用电源和 I/O，POR、PDR、PVD 和 BOR
• 时钟源：4 至 26 MHz 晶体振荡器，16 MHz 工厂校准 RC 振荡器（1% 精度），用于 RTC 的 32 kHz 振荡器带校准
• 电源模式：睡眠、停止和待机模式
• 电源备份：VBAT 电源为 RTC、20×32 位备份寄存器供电，可选 4 KB 备份 SRAM
• 模拟/数字转换器：多达 3×12 位、2.4 MSPS A/D 转换器，最多 24 通道，2×12 位 D/A 转换器
• 通用 DMA：16 流 DMA 控制器带 FIFO 和突发支持
• 定时器：多达 17 个定时器，包括多达十二个 16 位和两个 32 位定时器
• 通信接口：多达 140 I/O 端口，多达 136 个快速 I/O 最高 84 MHz，多达 138 个 5 V 容忍 I/O，多达 15 个通信接口，包括 I2C、USART、SPI、CAN、SDIO
• USB 接口：2.0 全速设备/主机/OTG 控制器带片上 PHY，高速/全速设备/主机/OTG 控制器带专用 DMA，片上全速 PHY 和 ULPI
• 以太网接口：10/100 以太网 MAC 带专用 DMA，支持 IEEE 1588v2 硬件，MII/RMII
• 摄像头接口：8 至 14 位并行摄像头接口最高 54 Mbytes/s
• 安全：真随机数生成器，CRC 计算单元
• 唯一标识符：96 位唯一 ID
• 实时时钟 (RTC)：亚秒精度，硬件日历

该系统专为高性能嵌入式应用设计，需要高效的处理、广泛的内存能力和先进的连接功能。
