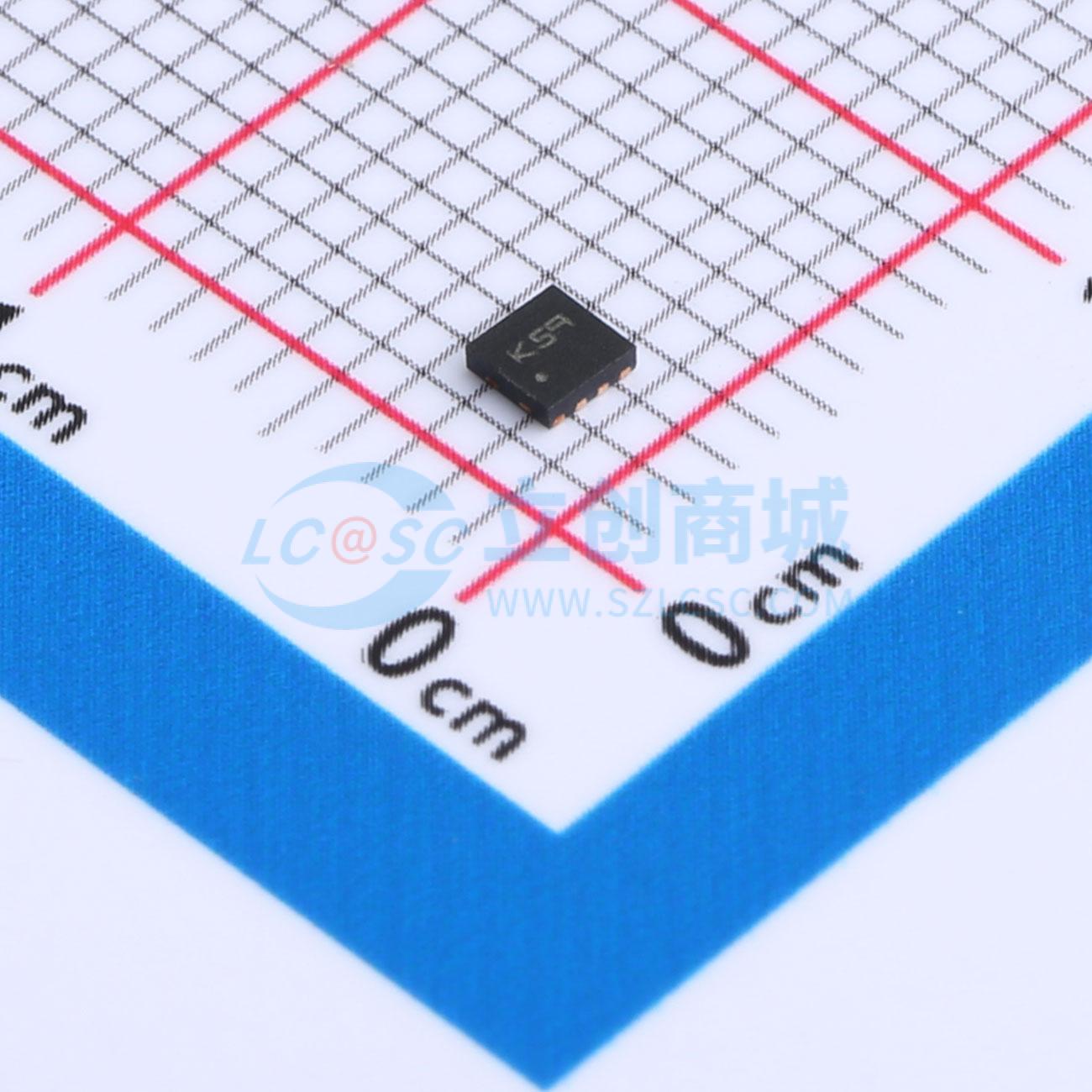

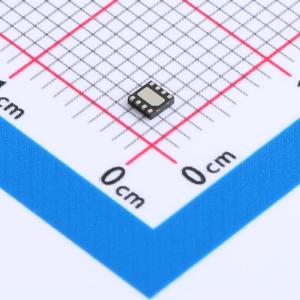

LM293QT
低功耗双电压比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM193、LM293、LM393和LM393W器件由两个独立的低压比较器组成，专为在宽电压范围内通过单电源供电运行而设计，也可采用双电源供电。这些比较器的独特之处在于，即使采用单电源供电，其输入共模电压范围也包含地电位。LM393W所有引脚的人体模型（HBM）静电放电（ESD）抗扰度可达2 kV。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM293QT
- 商品编号
- C2970217
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 20nA | |
| 传播延迟(tpd) | 300ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；MOS；DTL；CMOS；ECL | |
| 静态电流(Iq) | 450uA | |
| 工作温度 | -40℃~+105℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 3nA | |
| 响应时间(tr) | 1.3us |
商品概述
LM193、LM293、LM393和LM393W器件由两个独立的低压比较器组成，专为在宽电压范围内通过单电源供电运行而设计，也可采用双电源供电。这些比较器的独特之处在于，即使采用单电源供电，其输入共模电压范围也包含地电位。LM393W所有引脚的人体模型（HBM）静电放电（ESD）抗扰度可达2 kV。
商品特性
- 宽单电源电压范围或双电源：2 V至36 V或±1 V至±18 V
- 极低的电源电流（0.45 mA），与电源电压无关（5 V时每个比较器功耗为1 mW）
- 低输入偏置电流：典型值20 nA
- 低输入失调电流：典型值±3 nA
- 低输入失调电压：典型值±1 mV
- 输入共模电压范围包含地电位
- 低输出饱和电压：典型值80 mV（灌电流 = 4 mA）
- 差分输入电压范围等于电源电压
- 输出与TTL、DTL、ECL、MOS、CMOS兼容
- 提供DFN8 2×2、MiniSO8、TSSOP8和SO8封装
- LM393W具备内部ESD保护：人体模型（HBM）2 kV
