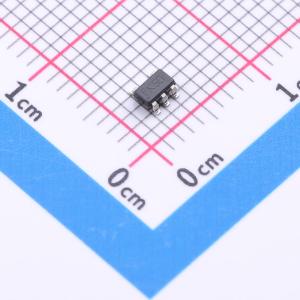

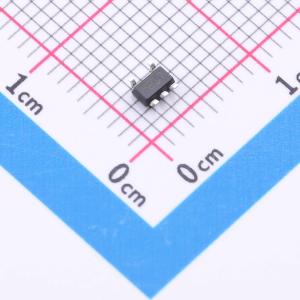

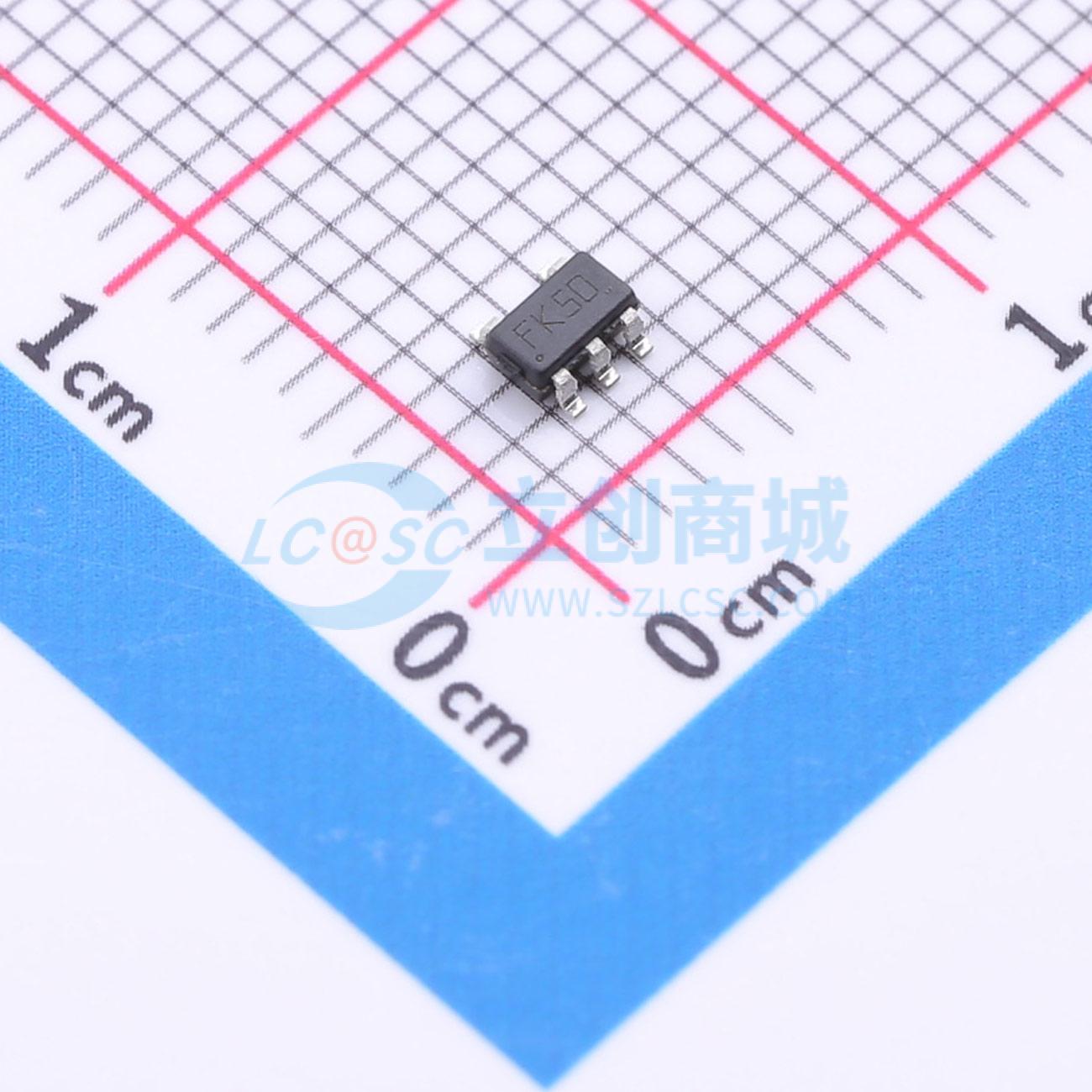

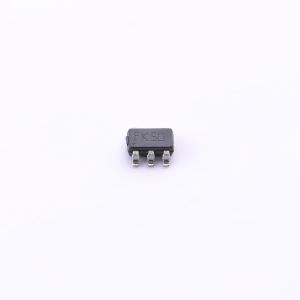

温馨提醒：图片仅供参考，商品以实物为准

LK112M50TR

具有关闭功能的低噪声、低压降电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款带有内置电子开关的低压差线性稳压器。内部开关可由 TTL 或 CMOS 逻辑电平控制。当控制引脚拉至逻辑高电平时，设备处于导通状态。可在噪声旁路引脚连接外部电容，将输出噪声水平降低至 30 μVrms。采用内部 PNP 传输晶体管实现低压差。在导通模式下静态电流非常低，而在关断模式下，Iq 最大可降至 100 nA 以下。内部热关断电路将结温限制在 150°C 以下。内部监控负载电流，当输出端出现短路或过流情况时，设备会关断。
品牌名称: ST(意法半导体)
商品型号: LK112M50TR
商品编号: C2970211
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

LK112是一款内置电子开关的低压差线性稳压器。内部开关可由TTL或CMOS逻辑电平控制。当控制引脚被拉至逻辑高电平时，器件处于导通状态。可在噪声旁路引脚连接一个外部电容，将输出噪声电平降至30 μVrms。采用内部PNP传输晶体管实现低压差。LK112在导通模式下静态电流极低，而在关断模式下，I₀最大可降至100 nA以下。内部热关断电路可将结温限制在150 °C以下。内部会监测负载电流，当输出端出现短路或过流情况时，器件会关断。

商品特性

输出电流高达150 mA
压差低：(Iₒᵤₜ = 150 mA时为350 mV)
静态电流极低：关断模式下为0.1 μA，Iₒᵤₜ = 0 mA时导通模式下最大为250 μA
输出噪声低：ΔIₒᵤₜ = 60 mA且10 Hz < f < 80 kHz时典型值为30 μV
输出电压范围宽
SOT23-5L封装
内部电流和热限制
工作输入电压范围：Vₒᵤₜ + 0.5至14 V（Vₒᵤₜ > 2 V时）或2.5 V至14 V（Vₒᵤₜ < 2 V时）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	14V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	55dB@(400Hz)
	压差	350mV@(150mA)

	属性	参数值
	静态电流(Iq)	250uA
	噪声	30uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
