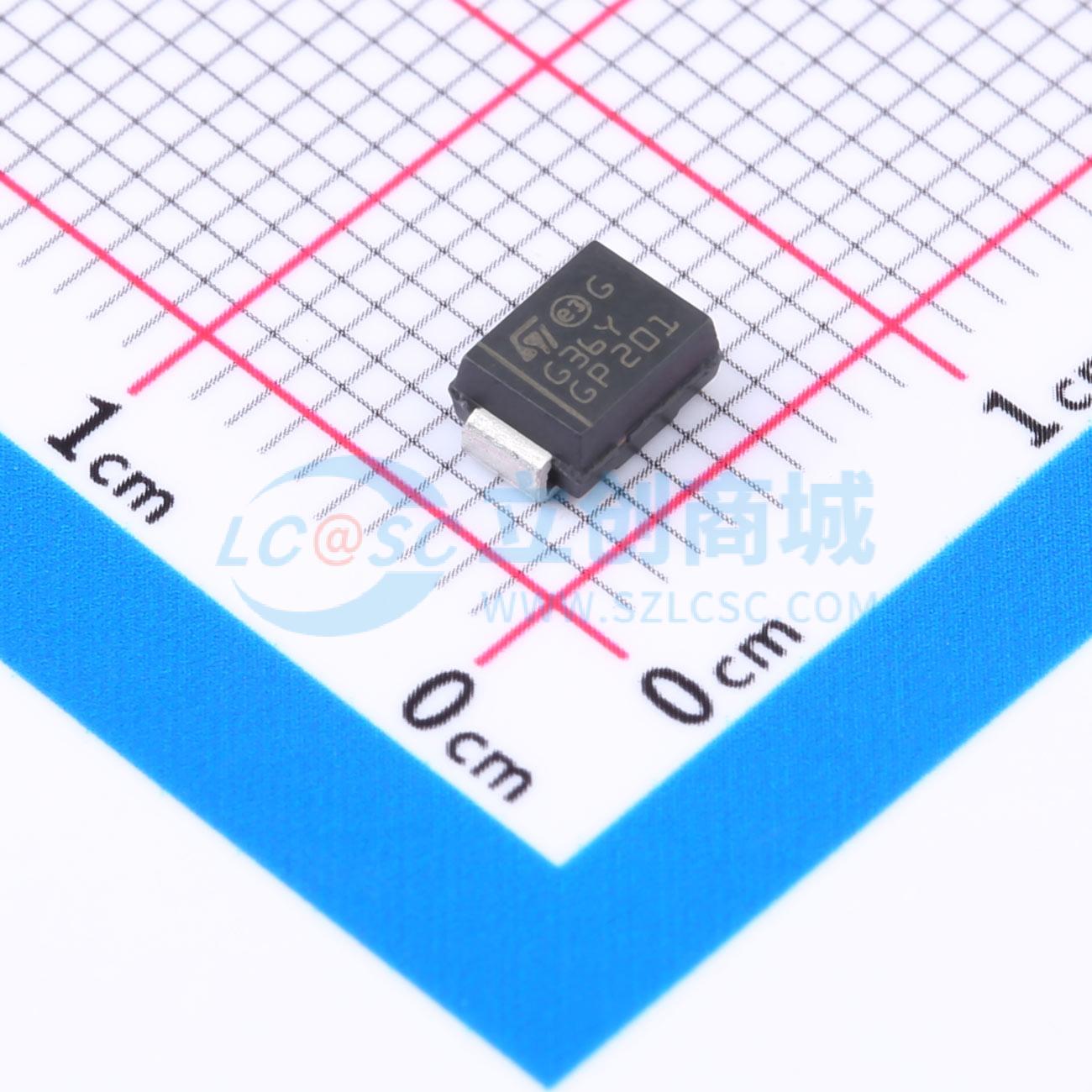

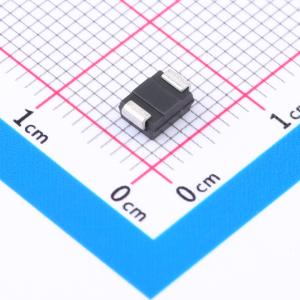

温馨提醒：图片仅供参考，商品以实物为准
STPS3L60UY
电压:60V 电流:3A
- 描述
- 汽车级60 V、3 A SMB低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3L60UY
- 商品编号
- C2970107
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 620mV@3A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 150uA@60V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
表面贴装功率肖特基整流器，采用SMB封装。评估传导损耗可使用以下公式：P = 0.44 × IF(AV) + 0.05 × IF²(RMS)
商品特性
- 可忽略的开关损耗
- 低正向压降
- 具备规定的雪崩能力
- 符合AEC-Q101标准
- 环氧树脂符合UL94 V0标准
- 无铅封装
应用领域
- 高频DC-DC转换器
- 低压高频逆变器
- 小型电池充电器
- 空间受限的应用场景
