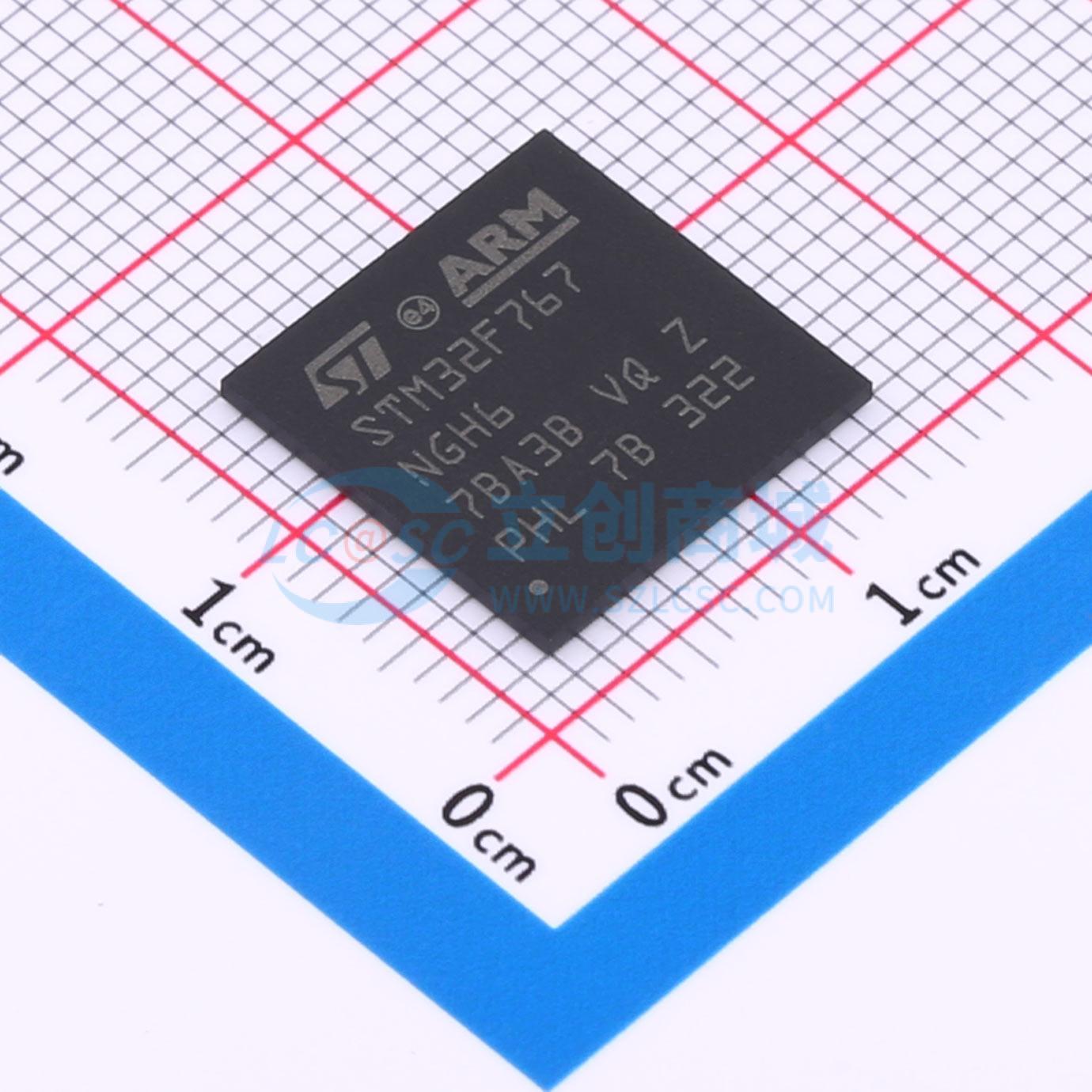

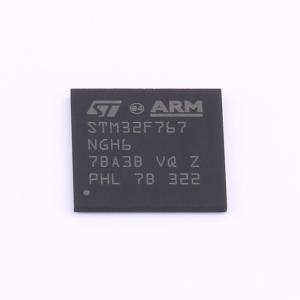

STM32F767NGH6
带DSP和FPU的高性能ARM Cortex-M7 MCU，具有1 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM、TFT、JPEG编解码器和DFSDM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：包含意法半导体最先进的专利技术。 核心：采用Arm 32位Cortex-M7 CPU，配备DPFPU、ART加速器和L1缓存：16KB的I/D缓存，允许从嵌入式闪存和外部存储器进行零等待状态执行，最高可达216MHz，具备MPU、462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP指令。 存储器：高达2MB的闪存，分为两个存储体，支持读写同时进行；SRAM：512KB（包括128KB用于关键实时数据的数据TCM RAM）+ 16KB用于关键实时程序的指令TCM RAM + 4KB备份SRAM；灵活的外部存储器控制器，具备高达32位的数据总线，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F767NGH6
- 商品编号
- C2970109
- 商品封装

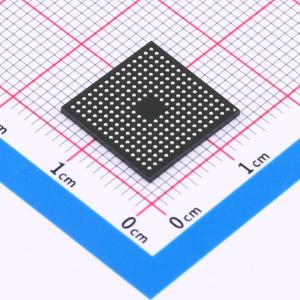

- TFBGA-216
- 包装方式
- 托盘
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 216MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 512KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 168 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 包含ST最先进的专利技术
- 核心：Arm 32位Cortex - M7 CPU，带有DPFPU、ART加速器和L1缓存：16 Kbytes I/D缓存，允许从嵌入式闪存和外部存储器零等待状态执行，最高216 MHz，MPU，462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），以及DSP指令
- 存储器：高达2 Mbytes的闪存，分为两个存储体，允许读写同时进行；SRAM：512 Kbytes（包括128 Kbytes用于关键实时数据的数据TCM RAM） + 16 Kbytes用于关键实时程序的指令TCM RAM + 4 Kbytes备份SRAM；灵活的外部存储器控制器，具有高达32位数据总线：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器
- 双模式Quad - SPI
- 图形Chrom - ART加速器（DMA2D），图形硬件加速器，支持增强的图形用户界面；硬件JPEG编解码器；LCD - TFT控制器，支持高达XGA分辨率；MIPI DSI主机控制器，支持高达720p 30 Hz分辨率
- 时钟、复位和电源管理：1.7 V至3.6 V应用电源和I/O；POR、PDR、PVD和BOR；专用USB电源；4至26 MHz晶体振荡器；内部16 MHz工厂校准RC（1%精度）
- 低功耗：睡眠、停止和待机模式；VBAT为RTC供电，32x32位备份寄存器 + 4 Kbytes备份SRAM
- 3x12位、2.4 MSPS ADC：多达24个通道；用于sigma - delta调制器的数字滤波器（DFSDM），8个通道/4个滤波器
- 2x12位D/A转换器
- 通用DMA：16流DMA控制器，带有FIFOs和突发支持
- 多达18个定时器：多达13个16位（在停止模式下有1个低功耗16位定时器可用）和2个32位定时器，每个定时器最多有4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入。所有15个定时器最高运行频率为216 MHz。2个看门狗，SysTick定时器
- 调试模式：SWD和JTAG接口；Cortex - M7跟踪宏单元
- 多达168个I/O端口，具有中断能力；多达164个快速I/O，最高108 MHz；多达166个5 V耐受I/O
- 多达28个通信接口：多达4个I²C接口（SMBus/PMBus）；多达4个USARTs/4个UARTs（12.5 Mbit/s，ISO7816接口，LIN，IrDA，调制解调器控制）；多达6个SPIs（最高54 Mbit/s），3个带有复用单工I²S用于音频；2xSAIs（串行音频接口）；3xCANs（2.0B Active）和2xSDMMCs；SPDIFRX接口；HDMI - CEC；MDIO从接口
- USB 2.0全速设备/主机/OTG控制器，带有片上PHY；USB 2.0高速/全速设备/主机/OTG控制器，带有专用DMA、片上全速PHY和ULPI
- 10/100以太网MAC，带有专用DMA：支持IEEE 1588硬件，MII/RMII
- 8至14位相机接口，最高54 Mbyte/s
- 真随机数发生器
- CRC计算单元
- RTC：亚秒级精度，硬件日历；96位唯一ID
应用领域
- 电机驱动
- 工业应用
- 消费电子
- 医疗设备
- 网络和通信系统
- 音频和视频应用
- 图形和显示控制
- 安防监控系统
- 汽车应用
- 电源管理系统
