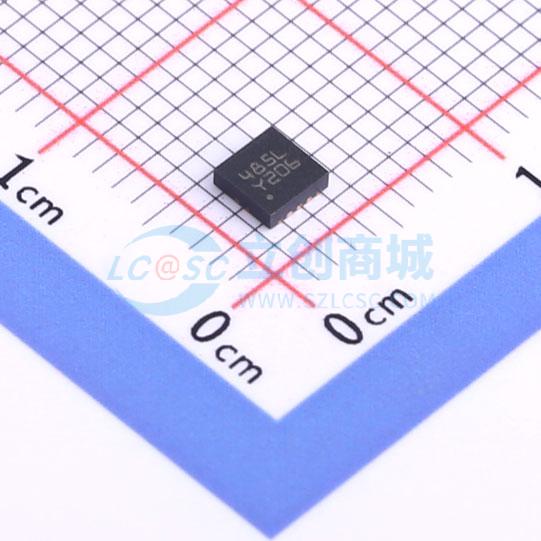

STR485LVQT
3.3 V RS485兼容1.8 V I/O和可选速度20 Mbps或250 kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗差分线收发器，用于半双工模式下的数据传输标准RS485应用。数据和使能信号与1.8 V或3.3 V电源兼容。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STR485LVQT
- 商品编号
- C2970105
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.178677克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 1.65V~3.6V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 625uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断 |
商品概述
STR485是一款低功耗差分线路收发器，适用于半双工模式的RS485数据传输标准应用。数据和使能信号兼容1.8V或3.3V电源。通过SLR引脚可选择两种速度：高速模式数据速率最高达20Mbps，低速模式适用于长距离电缆传输，速率为250kbps。总线竞争或故障导致的过度功耗可通过热关断电路防止，该电路会将驱动器输出强制进入高阻抗状态。接收器具有故障安全功能，当输入开路、短路或空闲时，保证输出高电平状态。该产品适配于同一总线上运行256个设备，内部输出电阻在105℃时超过96kΩ，满足RS485标准对32个单位负载（UL）至少12kΩ的要求。STR485具有内部ESD保护，每个设备的驱动器输出和接收器输入可承受±4kV静电放电（HBM）、±8kV接触放电和±16kV空气放电冲击而无闩锁。电源需通过最小0.1μF的电容良好去耦，且电容应尽可能靠近设备电源输入，应用中设备周围电容应至少为1μF。设备工作范围为VL=1.65V至3.6V，Vcc=3.0V至3.6V，且VCC必须大于或等于VL。
商品特性
- 半双工RS485收发器
- 数据和使能信号电源范围：1.65V至3.6V
- 总线电源范围：3.0V至3.6V
- 高速模式数据速率最高达20Mbps
- 通过SLR引脚选择低速模式：250kbps
- 总线上最多支持256个收发器
- 故障安全接收器（总线开路、空闲和短路时）
- 热关断保护
- 关断模式下低静态电流
- 扩展温度范围：-40℃至+105℃
- 采用行业标准DFN10封装（尺寸3×3）
- 总线引脚保护：±4kV HBM保护、±8kV IEC61000-4-2接触放电、±16kV IEC61000-4-2空气放电
- 符合IEC61000-4-4快速瞬变脉冲群B类标准
- 内部输出电阻在105℃时超过96kΩ
- 电源需通过最小0.1μF电容去耦，设备周围电容至少1μF
- 工作电压约束：VCC≥VL，VL范围1.65V至3.6V，Vcc范围3.0V至3.6V
应用领域
- 低电压RS485半双工通信应用
- 长距离数据传输场景（低速模式）
- 多设备总线通信系统（支持256个设备）
