温馨提醒：图片仅供参考，商品以实物为准

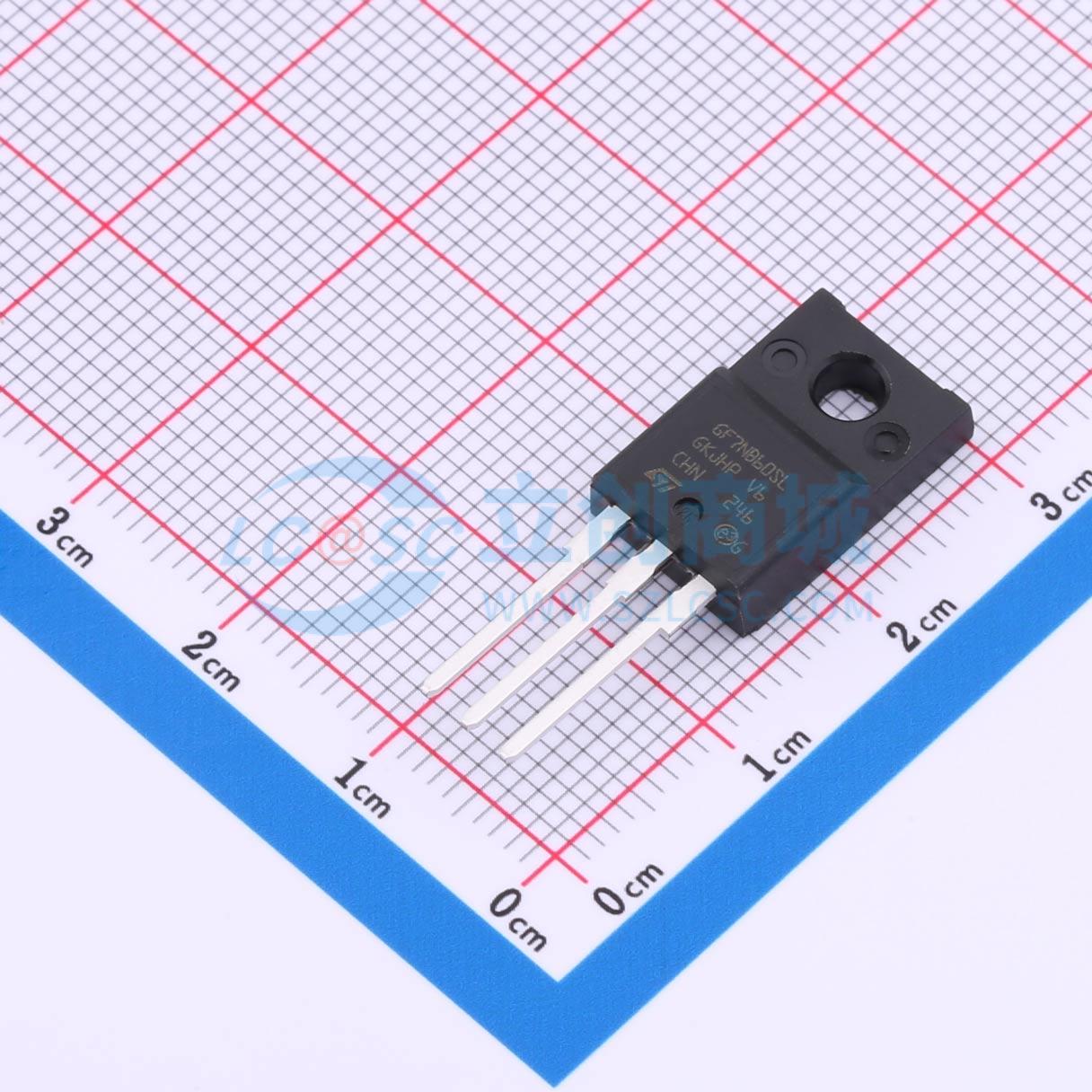

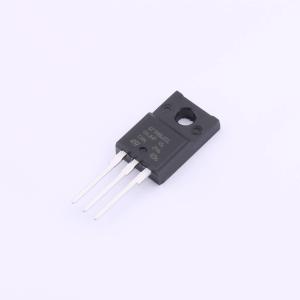

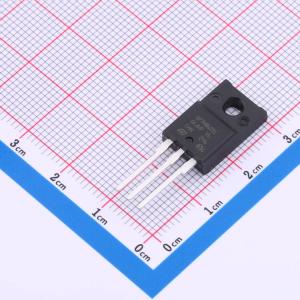

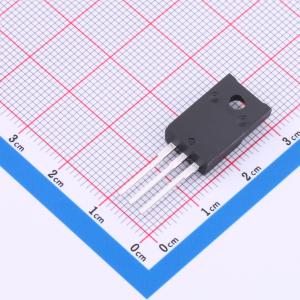

STGF7NB60SL
600V 15A
- 描述
- 使用基于专利条形布局的最新高压技术，设计了先进的IGBT系列，后缀“S”表示针对低频应用（<1kHz）优化，以实现最小导通压降。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGF7NB60SL
- 商品编号
- C2969875
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.626克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 15A | |
| 耗散功率(Pd) | 25W | |
| 输出电容(Coes) | 60pF | |
| 集射极饱和电压(VCE(sat)) | 1.6V@7A,4.5V | |
| 栅极阈值电压(Vge(th)) | 1.2V@250uA | |
| 栅极电荷量(Qg) | 16nC@5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 800pF | |
| 开启延迟时间(Td(on)) | 1.1us | |
| 关断延迟时间(Td(off)) | 5.2us | |
| 导通损耗(Eon) | 2.7mJ | |
| 关断损耗(Eoff) | 4.1mJ | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 10pF |
