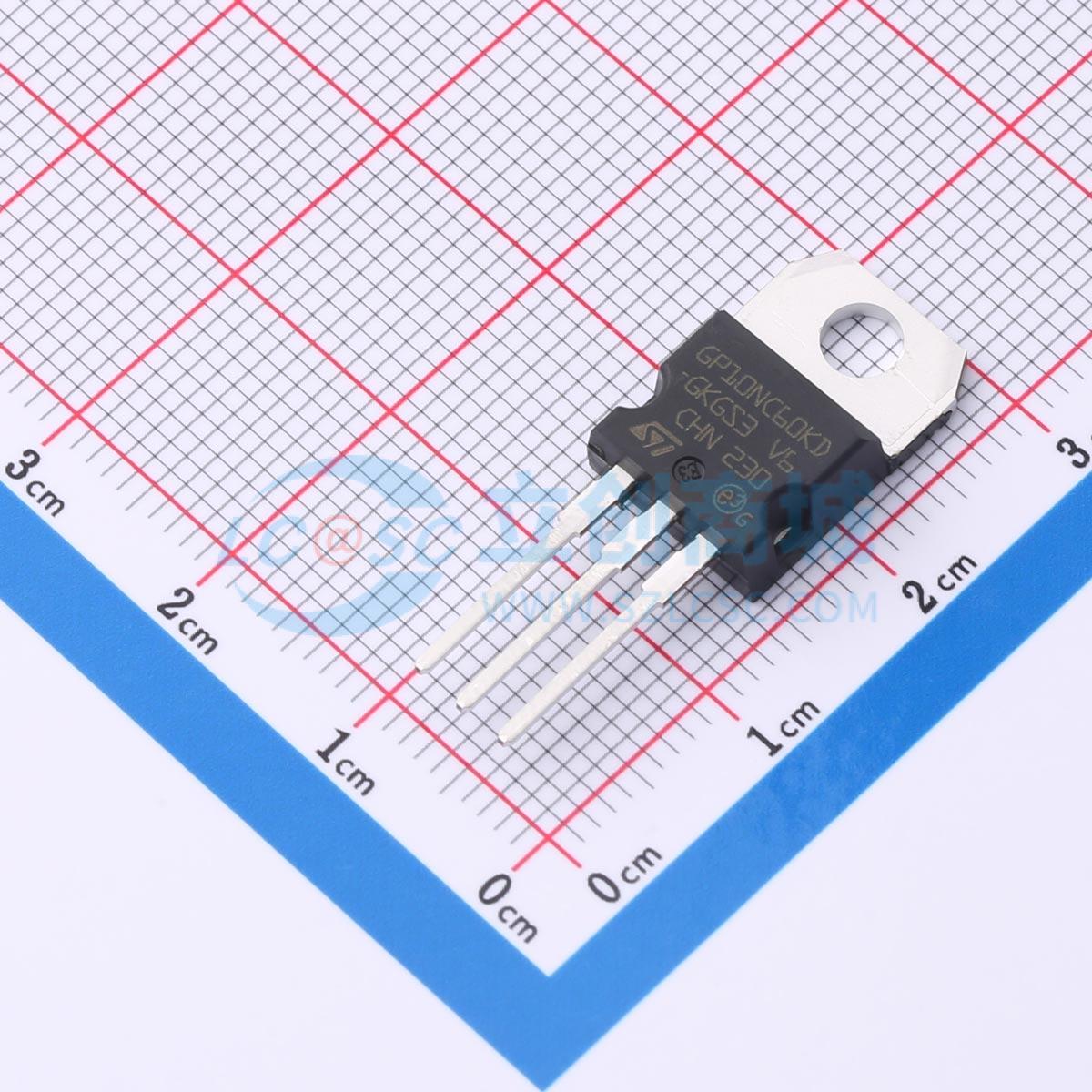

温馨提醒：图片仅供参考，商品以实物为准
STGP10NC60KD
10A 600V IGBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：较低的导通压降（VCE(sat)）。较低的CReS/CReS比（无交叉导通敏感性）。非常软的超快速恢复反并联二极管。短路耐受时间：10μs。应用：高频电机控制。硬开关和谐振拓扑中的开关电源（SMPS）和功率因数校正（PFC）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGP10NC60KD
- 商品编号
- C2970076
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 20A | |
| 耗散功率(Pd) | 25W | |
| 输出电容(Coes) | 46pF | |
| 正向脉冲电流(Ifm) | 20A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@5A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 19nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 380pF | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 72ns | |
| 导通损耗(Eon) | 55uJ | |
| 关断损耗(Eoff) | 85uJ | |
| 反向恢复时间(Trr) | 22ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 8.5pF |
