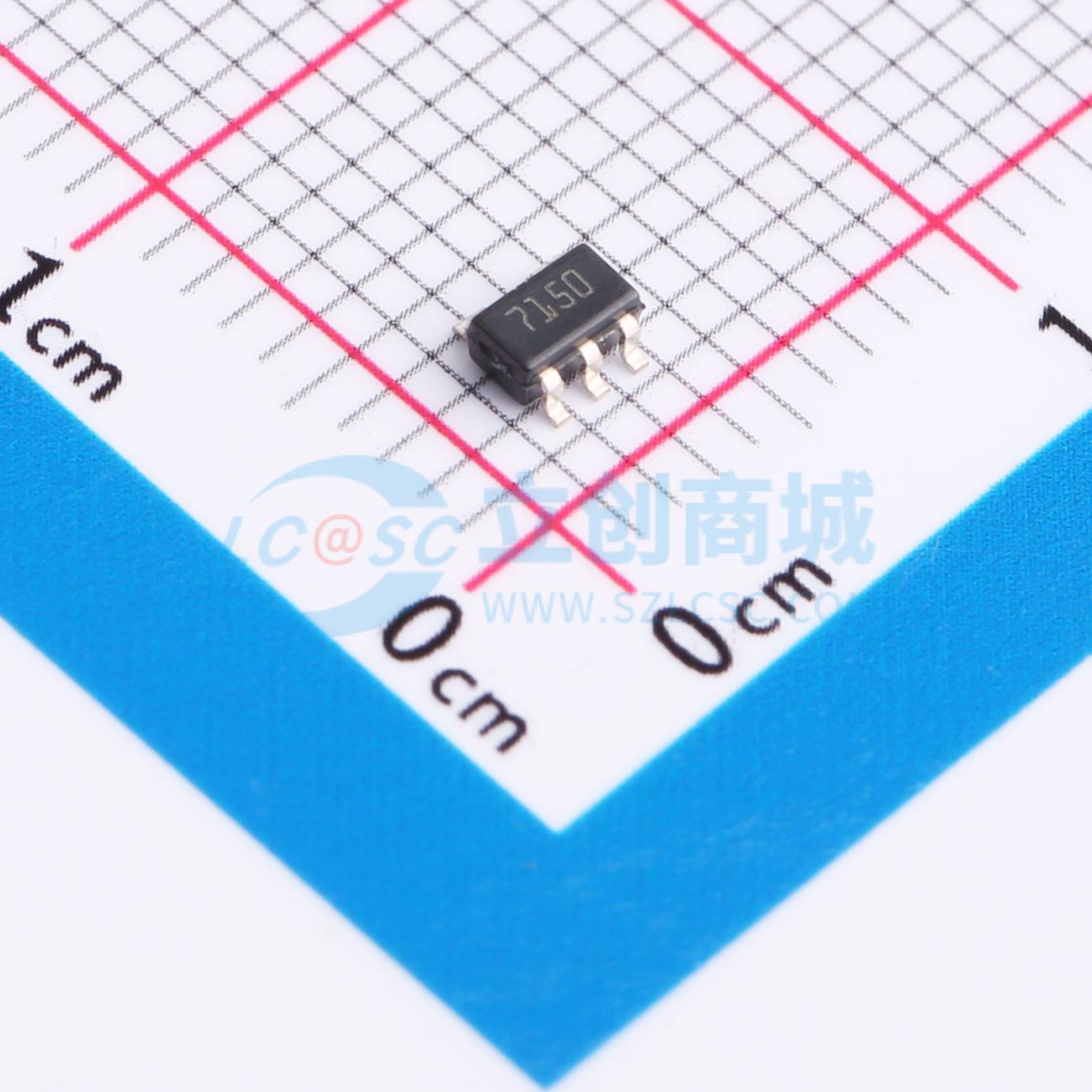

温馨提醒：图片仅供参考，商品以实物为准
LDK715M50R
5V 85mA 24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDK715M50R
- 商品编号
- C2970088
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 24V | |
| 输出电压 | 5V | |
| 输出电流 | 85mA | |
| 电源纹波抑制比(PSRR) | 57dB@(100kHz) | |
| 压差 | 1V@(85mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7uA | |
| 噪声 | 210uVrms | |
| 功能特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LDK715是一款高压、超低静态电流、低压差线性稳压器，能够提供超过85mA的输出电流。该器件的工作输入电压范围为4.3V至24V，且与输出陶瓷电容兼容。故障条件保护包括短路电流限制。满载时5μA的超低静态电流使其非常适合低功耗应用和电池供电系统。宽输入电压范围使LDK715成为低功耗工业应用的理想解决方案。LDK715提供SOT23-5或DFN8 3x3（8引脚）封装。
商品特性
- 输入电压范围4.3V至24V
- 低压差电压（85mA时典型值为500mV）
- 极低静态电流（满载时典型值为5μA）
- 保证输出电流85mA
- 输出电压有3.3V、4.2V和5.0V
- 兼容0.47μF至10μF的陶瓷输出电容
- 内部电流限制
- 封装类型：SOT23-5L和DFN8 3x3
- 温度范围：-40℃至125℃
应用领域
- 移动电话
- 工业领域
- 电池供电系统
