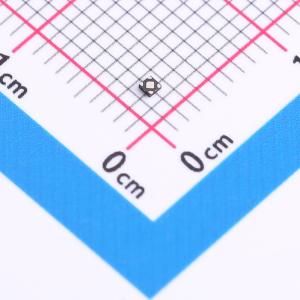

温馨提醒：图片仅供参考，商品以实物为准
LD39030DTPU33R
300 mA极低静态电流线性稳压器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD39030高精度电压调节器可在1.5 V至5.5 V的输入电压范围内提供最高300 mA的电流，典型压差为300 mV。它采用DFN4 1 x 1封装，可最大程度节省空间。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD39030DTPU33R
- 商品编号
- C2970167
- 商品封装
- DFN-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 80dB@(1kHz) | |
| 压差 | 330mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40uA | |
| 噪声 | 45uVrms | |
| 特性 | 软启动；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD39030高精度电压调节器可在1.5 V至5.5 V的输入电压范围内提供最大300 mA的电流，典型压差为300 mV。 它采用DFN4 1 x 1封装，可最大程度节省空间。 该器件通过输出端的陶瓷电容实现稳定。超低的压差、低静态电流和低噪声特性，再加上内部软启动电路，使LD39030适用于低功耗电池供电应用。 使能逻辑控制功能可将LD39030置于关断模式，使总电流消耗低于0.1 μA。具备恒流和热保护功能。
商品特性
- 输入电压范围：1.5至5.5 V
- 超低压差（300 mA负载时典型值为300 mV）
- 极低静态电流（无负载时典型值为20 μA，关断模式下典型值为0.03 μA）
- 输出电压容差：± 0.5 %（A版本）或± 2.0 % @ 25 °C（标准版本）
- 保证输出电流300 mA
- 高电源抑制比（1 kHz时为80 dB，100 kHz时为50 dB）
- 可按需提供宽范围输出电压：以50 mV为步进，从0.8 V至5.0 V
- 逻辑控制电子关断
- 内部软启动
- 可选输出电压放电功能
- 与陶瓷电容COUT = 0.47 μF兼容
- 内部恒流和热保护
- 采用DFN4 1x1封装
- 工作温度范围：-40 °C至125 °C
应用领域
- 手机
- 平板电脑
- 数码相机（DSC）
- 无绳电话及类似电池供电系统
- 便携式媒体播放器
