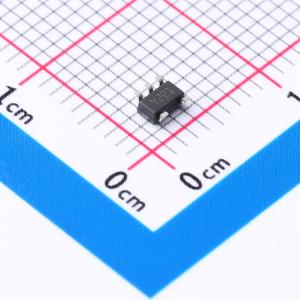

温馨提醒：图片仅供参考，商品以实物为准
TSB611ILT
低功耗，轨到轨输出，36V运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TSB611、TSB612运算放大器提供了扩展的电源电压工作范围和轨到轨输出。它们还具备出色的速度/功耗比，增益带宽积为560 kHz，在36 V电源电压下，每个放大器的功耗低于125 μA。TSB611、TSB612可在-40 ℃至125 ℃的宽温度范围内工作，使其非常适合工业和汽车应用。由于其封装尺寸小，TSB611、TSB612可用于电路板空间有限的应用中，从而降低PCB的总体成本。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSB611ILT
- 商品编号
- C2970190
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 560kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1.6uV/℃ | |
| 压摆率(SR) | 200V/ms | |
| 输入偏置电流(Ib) | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | 37nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 92uA | |
| 输出电流 | 28mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V |
商品概述
TSB611、TSB612运算放大器提供了扩展的电源电压工作范围和轨到轨输出。它们还具备出色的速度/功耗比，增益带宽积为560 kHz，在36 V电源电压下，每个放大器的功耗低于125 μA。 TSB611、TSB612可在-40 ℃至125 ℃的宽温度范围内工作，使其非常适合工业和汽车应用。 由于其封装尺寸小，TSB611、TSB612可用于电路板空间有限的应用中，从而降低PCB的总体成本。
商品特性
- 低失调电压：最大1 mV
- 低电流消耗：在36 V时，每个放大器最大125 μA
- 宽电源电压：2.7至36 V
- 增益带宽积：典型值560 kHz
- 单位增益稳定
- 轨到轨输出
- 输入共模电压包含地
- 高ESD耐受性：4 kV HBM
- 扩展温度范围：-40 ℃至125 ℃
- 符合汽车应用标准
应用领域
- 工业
- 电源
- 汽车
