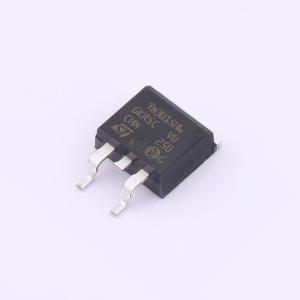

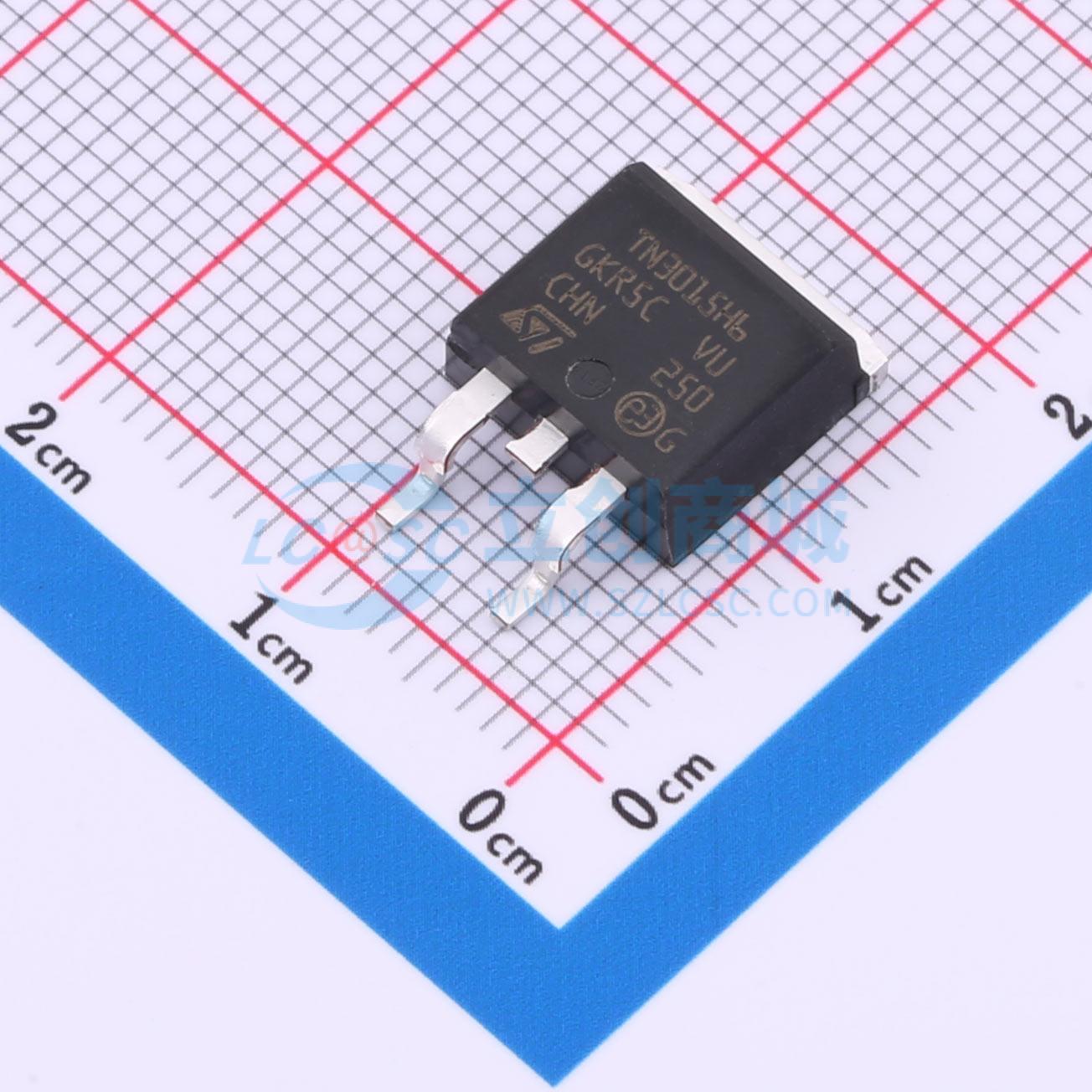

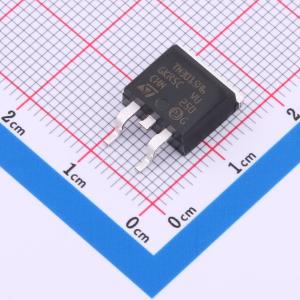

TN3015H-6G
600V 60mA
- 描述
- 30 A 600 V D2PAK高温晶闸管SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN3015H-6G
- 商品编号
- C2970202
- 商品封装
- D2PAK
- 包装方式
- 管装
- 商品毛重
- 2.792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 30A | |
| 浪涌电流 | 295A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 15mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TN3015H-6G晶闸管（SCR）采用D2PAK封装，工作结温可达150℃，在紧凑的表面贴装器件（SMD）设计中提供高达30A RMS的高热性能运行。其噪声抗扰度（dV/dt=1000V/μs）、栅极触发电流（IGT=15mA）与导通电流上升率（dI/dt=100A/μs）的平衡，可用于设计坚固且紧凑的控制电路，适用于摩托车和工业驱动器的电压调节器、过压撬棒保护、电动工具和厨房电器中的电机控制电路以及浪涌电流限制电路。
商品特性
- 高结温：150℃
- 高噪声抗扰度：1000V/μs（最高可达150℃）
- 栅极触发电流：15mA
- 关态峰值电压：600V
- 高导通电流上升率：100A/μs
- 符合ECOPACK2标准
应用领域
- 通用交流线路负载切换
- 摩托车电压调节器电路
- 浪涌电流限制电路
- 电机控制电路和启动器
- 加热电阻控制
- 固态继电器
- 照明
