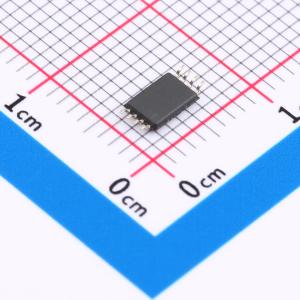

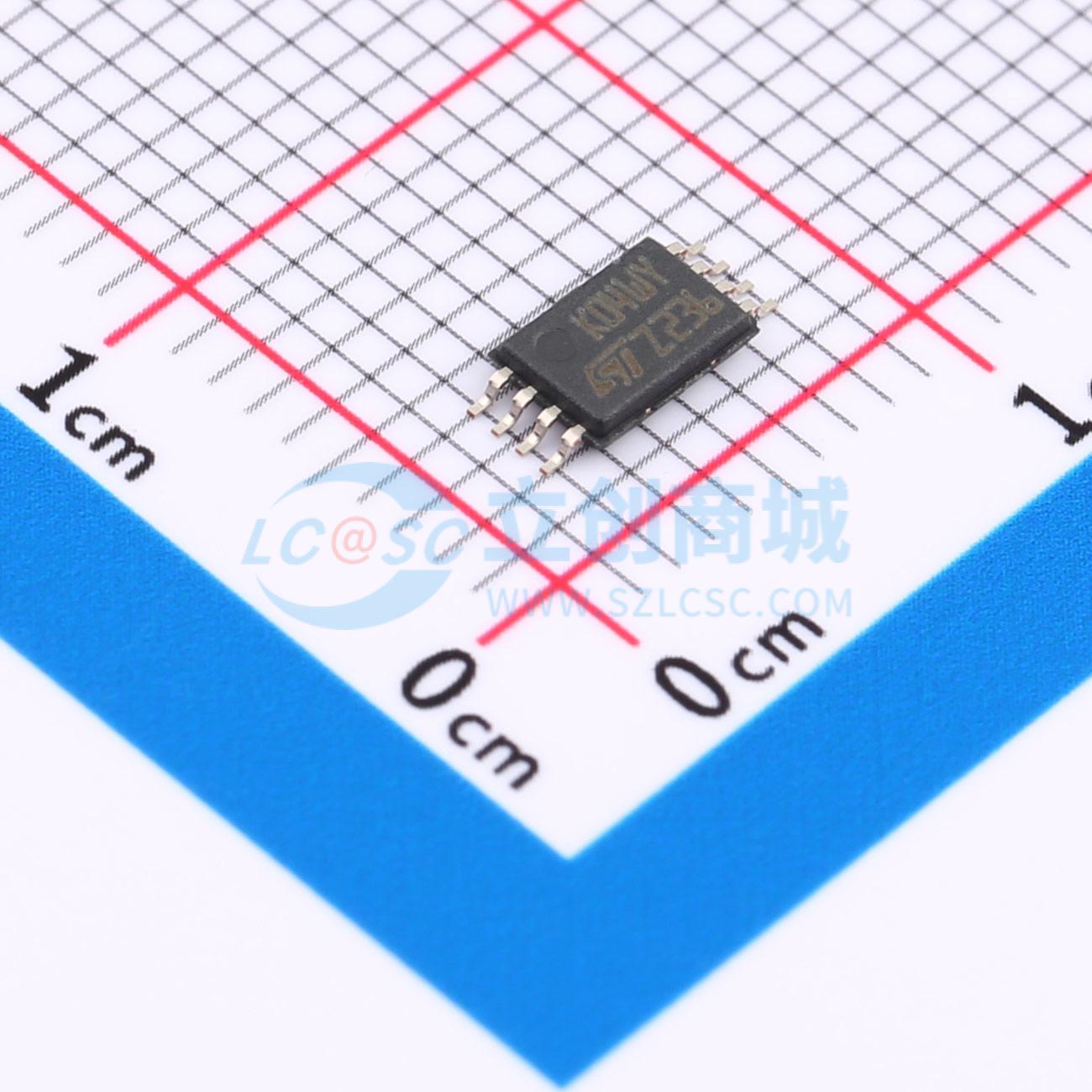

温馨提醒：图片仅供参考，商品以实物为准
LM2904WYPT
低功耗双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该电路由两个独立的高增益运算放大器（运放）组成，它们内部实现了频率补偿。这些运放专为汽车和工业控制系统设计。该电路可在宽电压范围内由单电源供电运行
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2904WYPT
- 商品编号
- C2970191
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15565克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
该电路包含两个独立的高增益运算放大器，内部实现频率补偿。它们专为汽车和工业控制系统设计，可在宽电压范围的单电源下工作，低电源消耗基本独立于电源电压的大小。在线性模式下，输入共模电压范围包括地，即使在单电源下输出电压也能摆幅到地。
商品特性
- 内部实现频率补偿
- 大直流电压增益：100dB
- 宽带宽（单位增益）：1.1MHz（温度补偿）
- 每个放大器的电源电流非常低，基本独立于电源电压
- 低输入偏置电流：20nA（温度补偿）
- 低输入失调电流：2nA
- 输入共模电压范围包括负轨
- 差分输入电压范围等于电源电压
- 大输出电压摆幅：0V至(Vcc+ -1.5V)
应用领域
- 传感器放大器
- 直流增益模块
- 所有传统运算放大器电路（可在单电源系统中更轻松实现）
- 逻辑系统的标准5V供电场景，无需额外电源即可提供所需电子接口
- 汽车和工业控制系统
