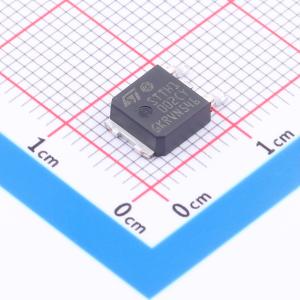

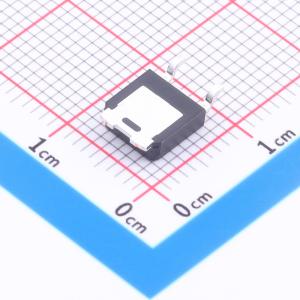

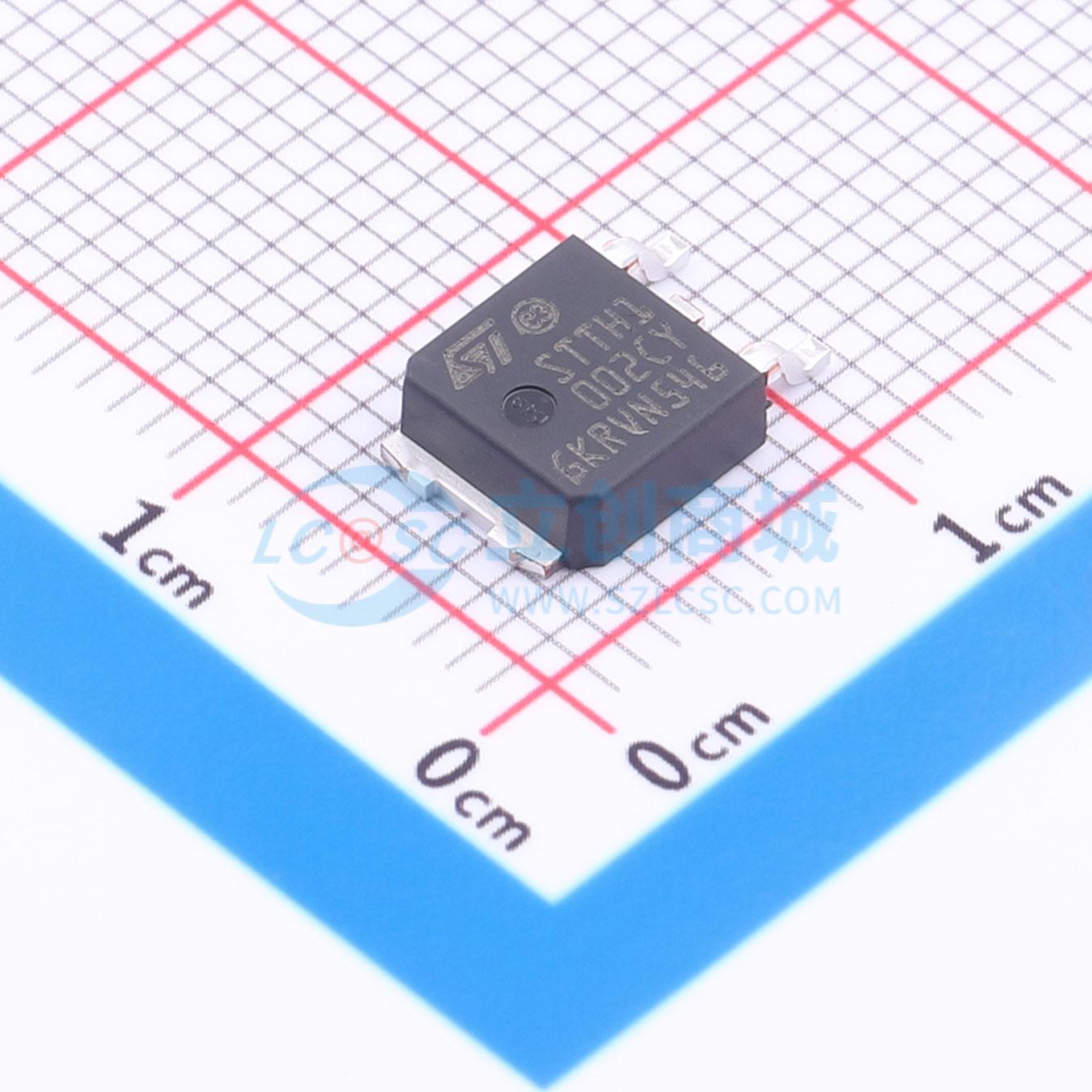

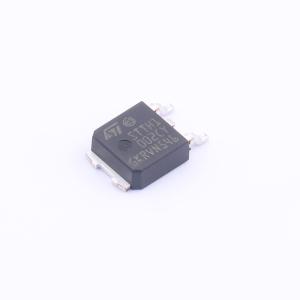

STTH1002CBY-TR
STTH1002CBY-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级200 V、10 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1002CBY-TR
- 商品编号
- C2970196
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.412667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.1V@5A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA@200V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
双中心抽头整流器，适合开关模式电源和高频DC-DC转换器。采用DPAK和D²PAK封装，适用于低压、高频逆变器、续流以及汽车应用的极性保护。
商品特性
- 适用于开关模式电源（SMPS）
- 低损耗
- 低正向和反向恢复时间
- 高结温
- 低漏电流
- 符合AEC-Q101标准
- 脉冲测试参数：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗评估公式：P=0.73×IF(AV)+0.032×IF²(RMS)
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（方法C）
应用领域
- 开关模式电源（SMPS）
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流电路
- 汽车应用的极性保护
