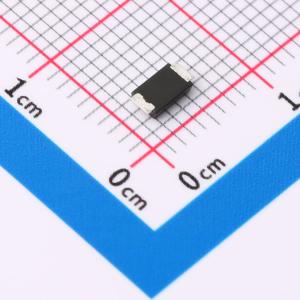

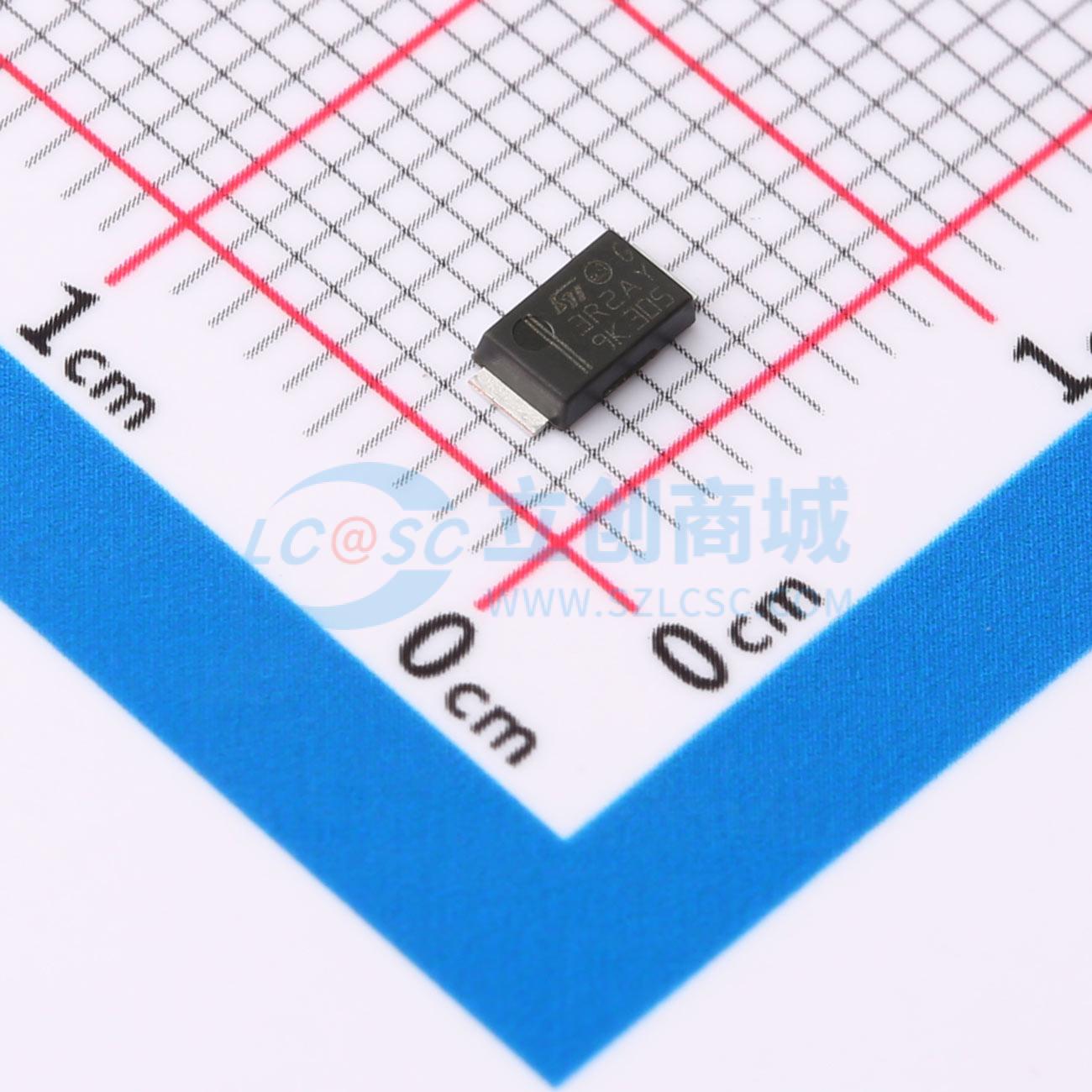

温馨提醒：图片仅供参考，商品以实物为准
STTH3R02AFY
汽车用超快整流器，适用于开关模式基极驱动和晶体管电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级200 V、3 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH3R02AFY
- 商品编号
- C2970181
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 3.053846克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.02V@3A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1.6uA@200V | |
| 反向恢复时间(Trr) | 21ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 80A |
商品概述
STTH3R02-Y采用200V平面技术，环氧树脂符合UL94 V0标准，为无铅封装。该器件额定值的限制条件为：dPtot/dTj <1/Rth(j-a)，以避免二极管在自身散热片上出现热失控；脉冲测试条件为tp=5ms、δ<2%，以及tp=380μs、δ<2%；传导损耗可通过公式P=0.71×IF(AV)+0.04×IF²(RN)进行评估。
商品特性
- 低传导损耗
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
- AEC-Q101认证
- ECOPACK B2合规组件
- PPAP能力
应用领域
- 开关模式基极驱动和晶体管电路
- 电源中的续流二极管
- 汽车功能中的其他功率开关应用
