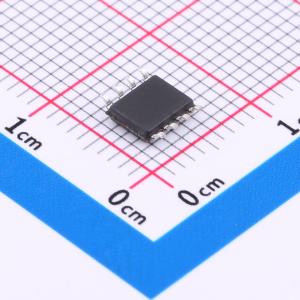

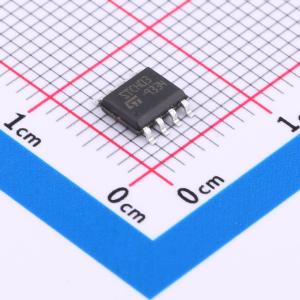

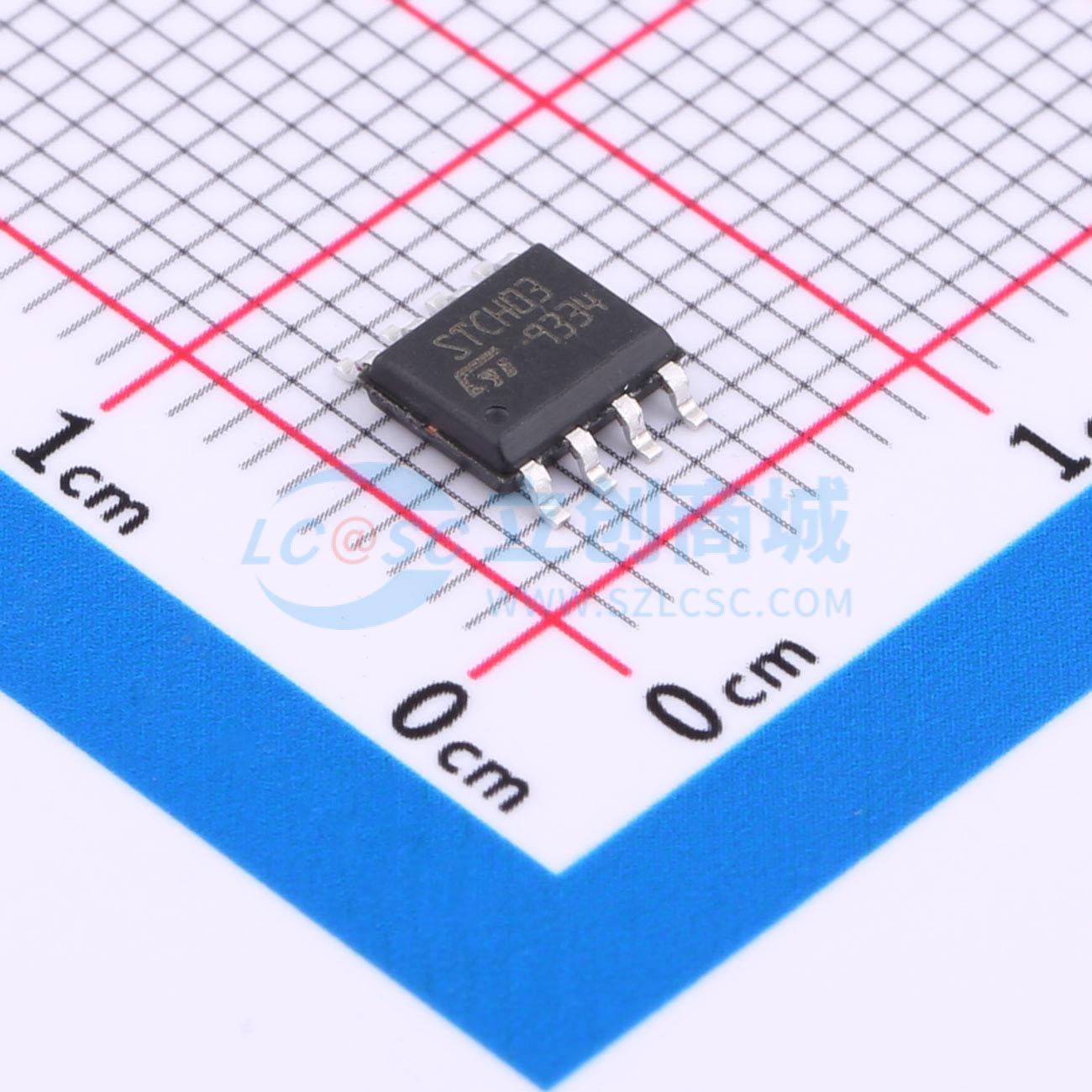

STCH03TR
650V 11.5V~23V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于低待机功率适配器的离线PWM控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STCH03TR
- 商品编号
- C2970185
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11.5V~23V | |
| 开关频率 | 196kHz | |
| 输出电流 | 240mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过热保护(OTP)；恒流模式(CC)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -25℃~+125℃ | |
| 工作模式 | QR | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
STCH03电流模式控制器专为离线准谐振ZVS（开关导通时零电压开关）反激式转换器设计。它将低压PWM控制器芯片和650V高压启动单元集成在同一封装中。恒定输出电压（CV）调节环路通过次级侧反馈实现，输出电压信息通过光耦合器传输到STCH03的FB引脚以获得选定的输出电压。该器件能够通过初级侧感应反馈提供恒定输出电流调节（CC），无需专用电流参考IC和电流传感器，同时保持准确的输出电流调节。准谐振操作通过变压器去磁感应输入实现，该输入触发连接在ZCD引脚的MOSFET导通；此输入还用作输出电压监视器，以实现与电网无关的CC调节（线电压前馈）并实现OVP和UVP。最大开关频率上限低于154 kHz；在中轻负载下，特殊功能自动降低工作频率，同时保持尽可能接近ZVS的操作。在极轻负载下，器件进入受控突发模式操作，结合零功耗高压启动电路和器件的低静态电流，有助于最小化残余输入功耗。突发模式操作期间，VDD电源电压需通过优化应用设计保证；创新的自适应UVLO有助于最小化辅助偏置电压随输出负载波动的问题（由于变压器寄生电容），并进一步降低IC的偏置功耗。该器件提供输出过压保护（OVP）、过热保护（OTP）、打嗝模式保护（变压器饱和或次级二极管短路时触发）和输出欠压保护（UVP）（限制输出短路时的平均输出电流）。所有保护均为自动重启模式，除OVP外，OVP可内部选择为自动重启或锁存模式。电流感应输入上的嵌入式前沿消隐功能可提高抗噪性，完善了该器件的功能。电气特性在Tj=-25℃至125℃且VDD=14V（a）的条件下规定，除非另有说明。
商品特性
- 超低待机功耗的电源管理（230VAC下低于10mW）
- 完全集成的初级侧恒定电流输出调节（CC）
- 650V嵌入式高压启动电路，零功耗
- 准谐振（QR）零电压开关（ZVS）操作
- 精确且可调的输出OVP，故障后可选自动重启（STCH03）或锁存（STCH03L）模式
- 带自动重启的输出欠压保护（UVP）
- 输入电压前馈补偿，实现与电网无关的CC调节
- 嵌入式热关断
- 智能频率抖动，用于EMI抑制
- SO8封装
应用领域
- 智能手机、平板电脑、摄像机及其他手持设备的AC-DC充电器
- 机顶盒、笔记本电脑和辅助电源的AC/DC适配器
- USB供电快速充电器
